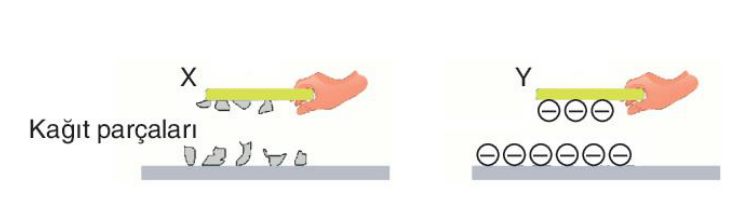

Dilem evinde yüklü cisimlerin itme ve çekme özelliklerini test etmek amacıyla bir takım denemelerde bulunuyor.
X cismini yün kumaşa sürtünce kâğıt parçalarını çektiğini gözlemliyor.
Y cismini ipek kumaşa sürtünce negatif (-) yüklü cisimleri kendine doğru çektiğini gözlemliyor.
Dilem'in yukarıdaki gözlemlerine göre,
I. X cismi plastikten yapılmıştır.
II. Y cismi ipek kumaştan pozitif yük almıştır.
III. X ve Y cisimleri birbirine yaklaştırılırsa birbirlerini çekerler.
verilen ifadelerden hangileri yanlıştır?

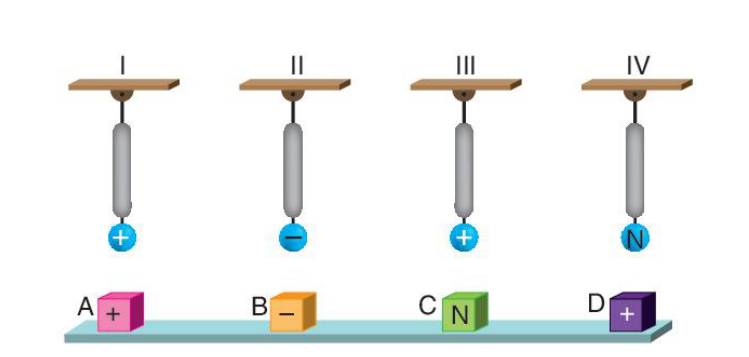

Aşağıdaki düzenekte eşit ağırlıklı ve yükleri belirtilen iletken küreler dinamometrelere asılmıştır. Kürelerin altındaki yalıtkan zeminlere yükleri sırasıyla pozitif (+), negatif(-), nötr (N) ve pozitif (+) yüklü olan A, B, C ve D cisimleri yerleştirilmiş ve dinamometrenin gösterdiği değerler kaydedilmiştir.

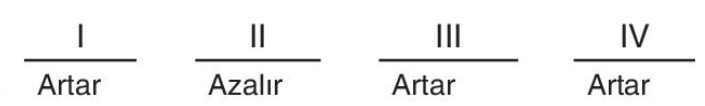

Yalıtkan zeminler üzerinde bulunan A, B, C ve D cisimleri dinamometrelerden uzaklastirildiginda, dinamometrelerin gösterdiği değerlerdeki değişim aşağıdakilerden hangisinde doğru verilmiştir?( Harflendirilmiş dinamometrelerin ucundaki cisimler birbirine etki etmemektedir.)

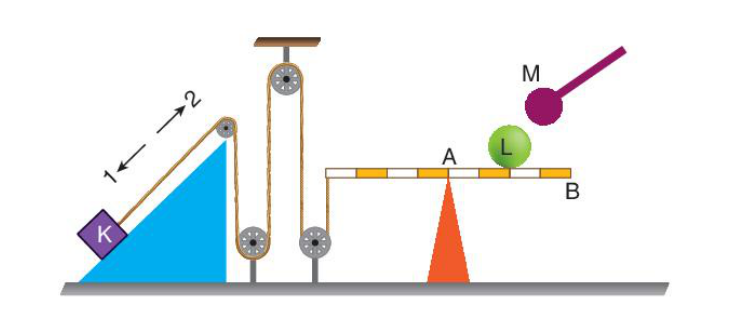

Yukarıda verilen sistemde K, pozitif (+) yüklü olduğu bilinen L yükü ile dengelenmiştir.
Yalıtkan sapından tutulan M cismi L cismine yaklastirildiginda K cisminin 1 yönüne hareket ettiği gözlemlenmiştir.
Buna göre bu olayın sebebinin açıklaması aşağıdakilerden hangisinde doğru verilmiştir? (Kaldıraç çubuğu yalıtkandır.)

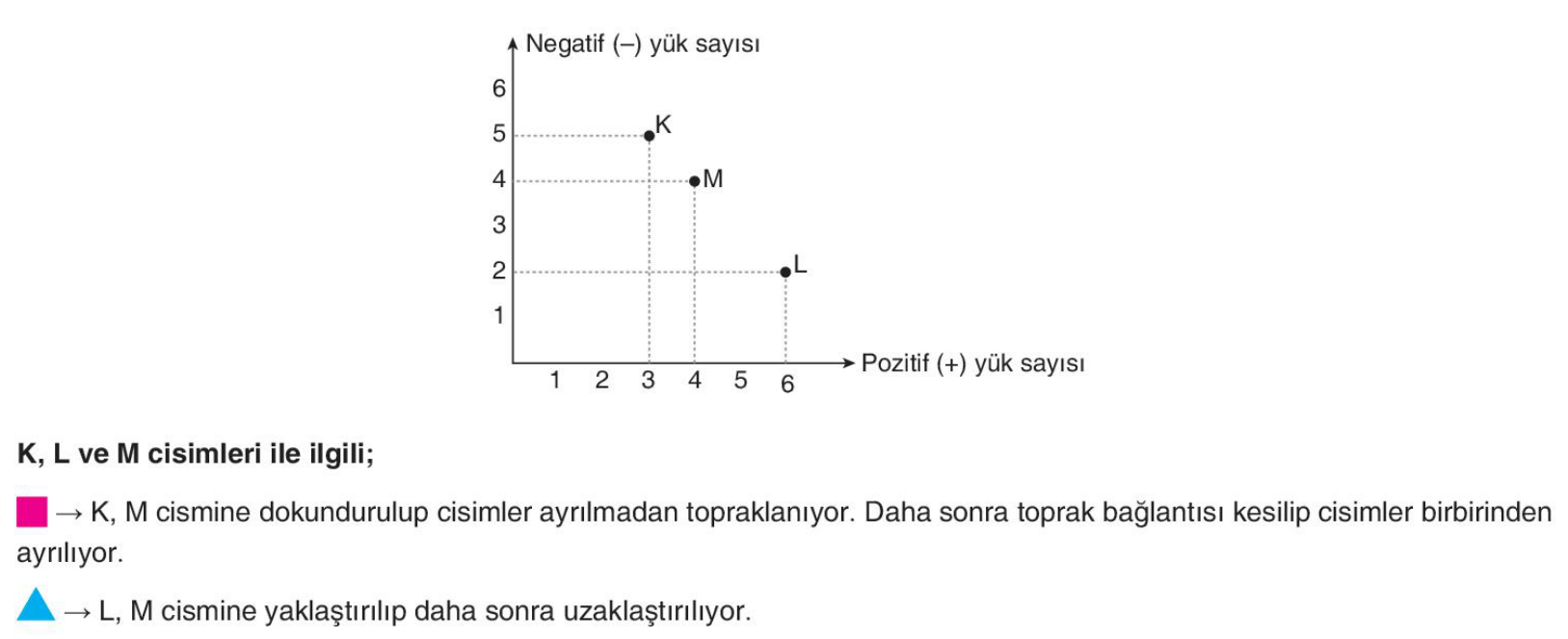

Şekildeki grafikte özdeş iletken K, L, M cisimlerinin yük sayıları verilmiştir.
belirtilen işlemler ayrı ayrı yapıldığında,
I. ■ işleminden sonra K ve M cismi birbirini iter.
II. ▲ işleminden sonra her iki cisim de aynı cins elektrik yüküyle yüklenir.
III. ■ işleminde topraktan cisimlere elektron geçişi gerçekleşmiştir.
verilenlerden hangileri yanlış olur?

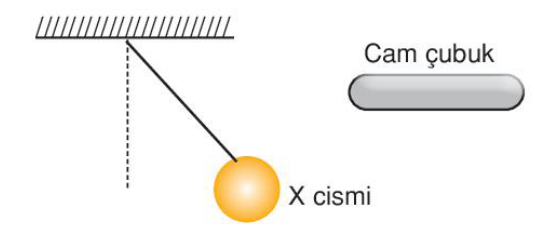

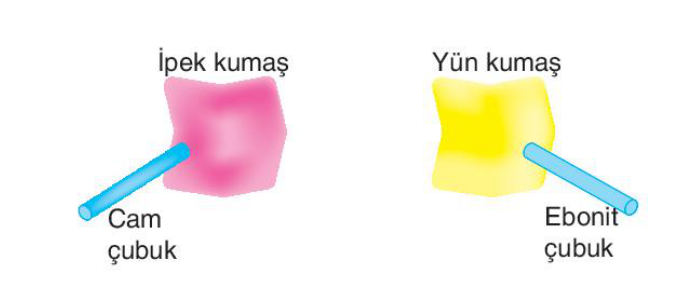

Başlangıçta nötr olan cisimlerden cam çubuk ipek kumaşa, ebonit çubuk ise yün kumaşa sürtülüyor.
Bu durum ile ilgili aşağıdaki açıklamalardan hangisi yanlıştır?

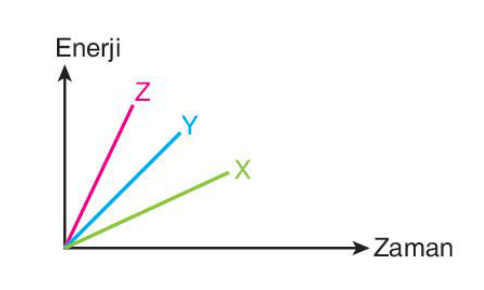

X, Y ve Z elekirikli aletlerinin harcadıkları enerji miktarlarının zamana bağlı değişim grafiği aşağıdaki gibidir.
Buna göre X, Y ve Z aletleri ile ilglili olarak aşağıda verilen ifadelerden hangisi yanlıştır?

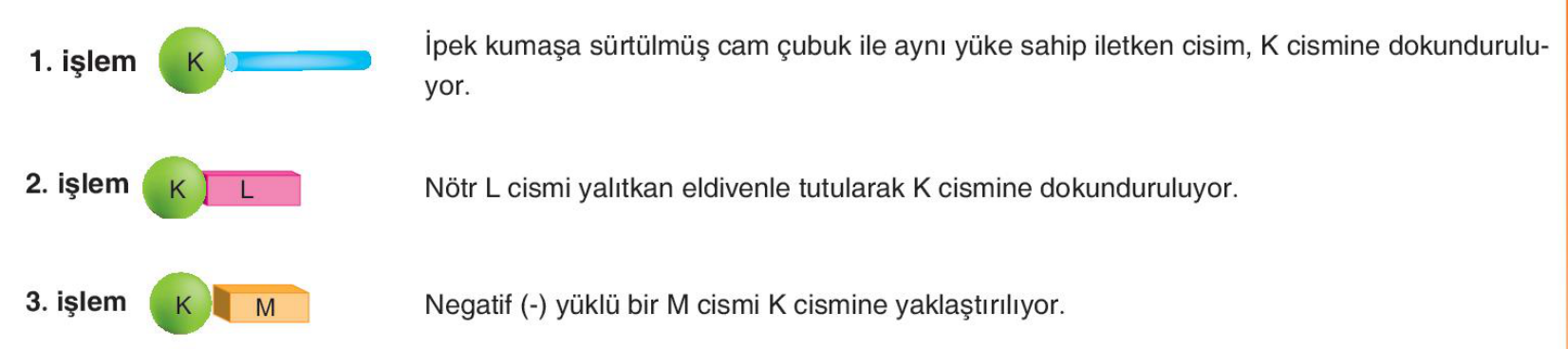

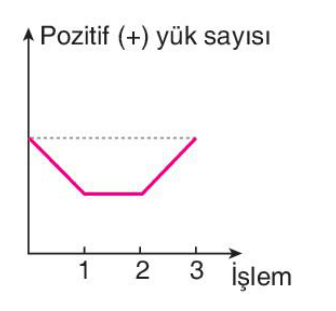

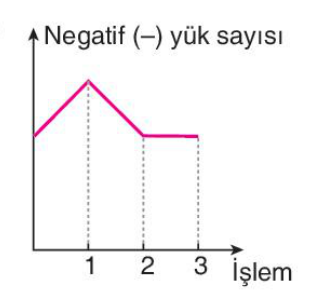

Nötr olduğu bilinen K cismine sırasıyla aşağıdaki işlemler uygulanıyor.

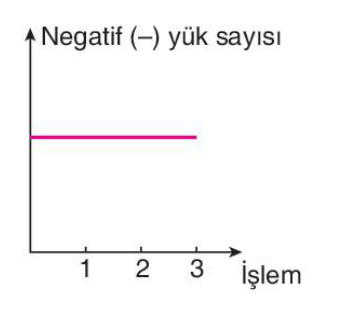

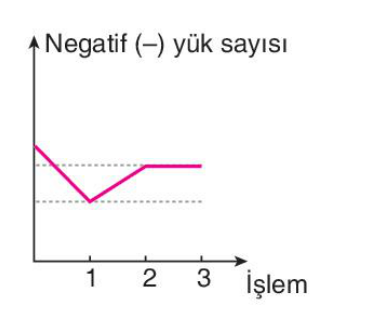

İşlemler süresince K cisminin pozitif (+) ve negatif (-) yük miktarlarının değişimlerini gösteren aşağıdaki grafiklerden hangisi doğrudur? (Tüm cisimler iletkendir.)
Bir araştırmacı aynı cins elektrik yüklü cisimlerin birbirini ittiğini göstermek istiyor.
Buna göre araştırmacı hazırladığı düzenekte aşağıdakilerden hangisini yaparsa amacına ulaşabilir?(Araştırmacı tüm işlemleri yaparken yalıtkan eldiven kullanmaktadır.)
Bilgi: Elektrik motoru enerjisini hareket enerjisine, jeneratörler ise mekanik enerjiyi elektrik enerjisine çeviren aletlerdir.

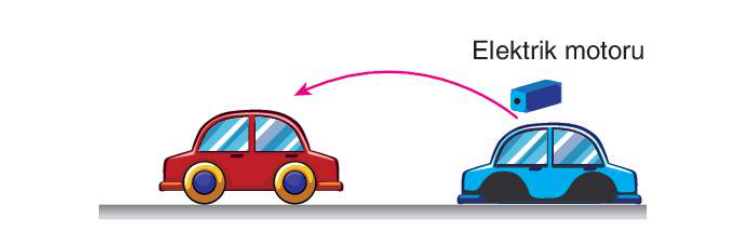

Barış'ın çok sevdiği oyuncak arabasının elektrik motoru bozulmuştur. Bu oyuncak arabasıyla tekrar oynayabilmek için aklına tekerlekleri kırılan elektrik motoru sağlam diğer oyuncağı gelir. Barış babasının yardımıyla tekerlekleri kırık oyuncak arabanın elektrik motorunu diğer arabaya monte eder. Daha sonra pil yatağına pilleri takarak arabasını çalıştırır.
Buna göre,
I. Oyuncak arabadaki pil kimyasal enerjiyi elektrik enerjisine dönüştürür.
II. Elektrik motoru oyuncak arabanın hareket etmesi için gerekli elektrik enerjisini üretir.
III. Oyuncak arabanın çalışabilmesi için, elektrik motoru yerine uygun gerilimde elektrik enerjisi üreten jeneratör bağlanabilir.
yargılarından hangileri doğrudur?

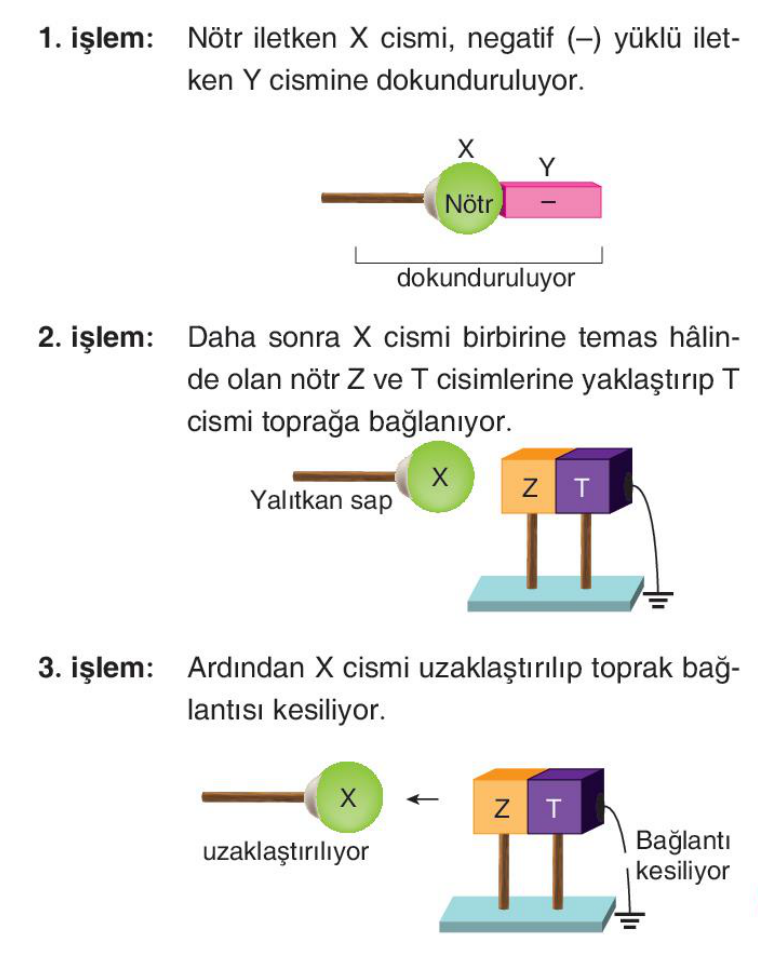

Bir öğrenci laboratuvar ortamında sırasıyla aşağıdaki işlemleri gerçekleştiriyor.
Buna göre,
I. 3. işlem sonunda Z ve T cisimleri pozitif (+) yükle yüklenmiştir.
II. 1. işlemde Y cisminden X cismine negatif (-) yük geçişi olmuştur.
III. 2. işlem sonunda topraktan T cismine negatif (-) yük geçişi olmuştur.
IV. Son durumda X cismi negatif (-) yüklüdür.
yargılarından hangileri doğrudur?

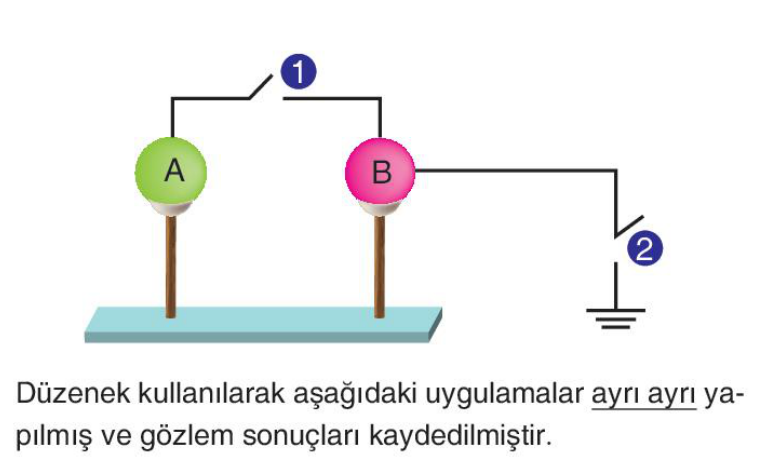

Yalıtkan ayaklar üzerindeki elektrik yüklü A ve B iletken küreleri iletken tel ile şekildeki gibi birbirine bağlanmıştır.
B iletken küresi bir ucundan topraklanmıştır.
I. uygulama : 1 numaralı anahtar kapatıldığında kürelerin her ikisinin de negatif (-) yüklü olduğu
II. uygulama : 2 numaralı anahtar kapatıldığında B küresinden toprağa negatif (-) yük geçişinin olduğu.
III. uygulama : 1 ve 2 numaralı anahtarlar aynı anda kapatıldığında her iki kürenin de nötr olduğu.
IV. uygulama : 2 numaralı anahtar kapatılıp daha sonra açılır ve ardından 1 numaralı anahtar kapanırsa her iki kürenin de pozitif (+) yüklü olduğu gözleniyor.
Bu gözlem sonuçları dikkate alındığında; aşağıda verilen ifadelerden hangisi kesinlikle yanlıştır?

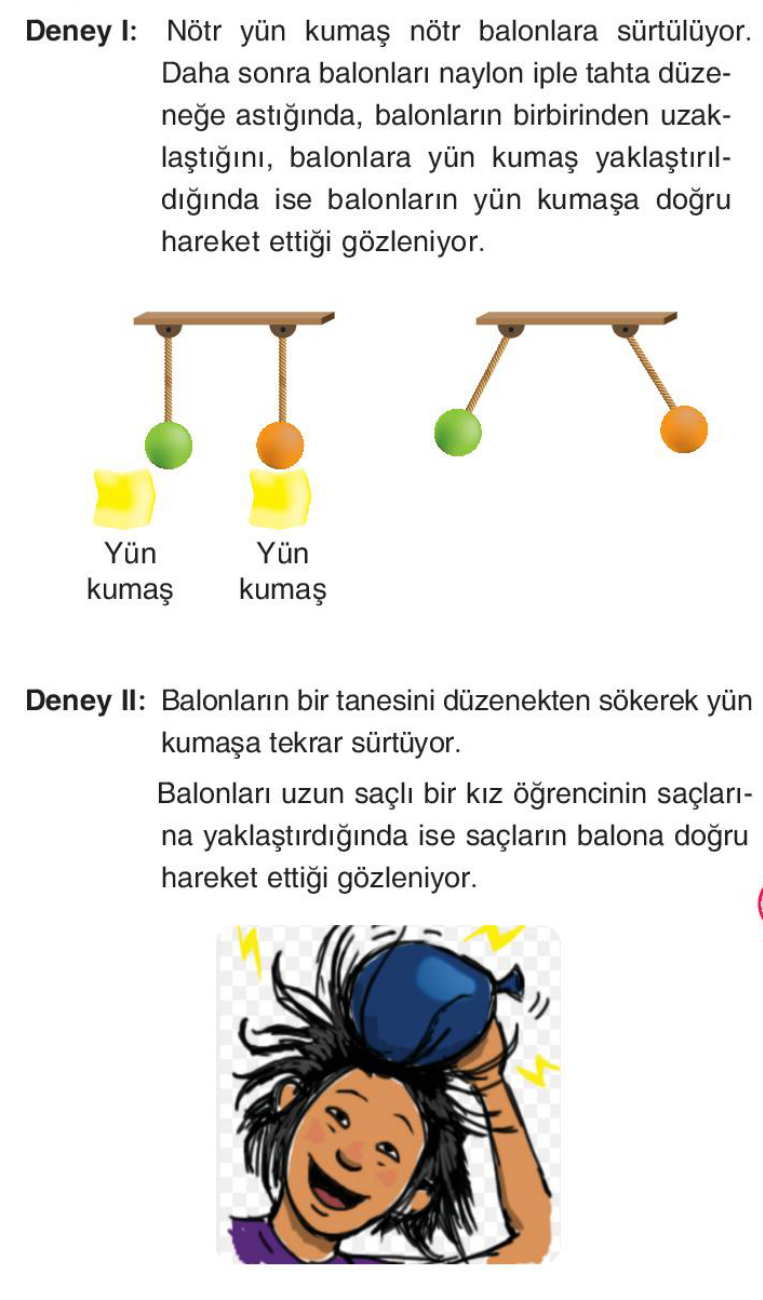

Sezgin Öğretmen elektriklenmeyle ilgili aşağıdaki deneyleri yapıyor.
Yapılan bu deney ve gözlemlerin sonuçları değerlendirilginde aşağıdaki yorumlardan hangisi yapılamaz?

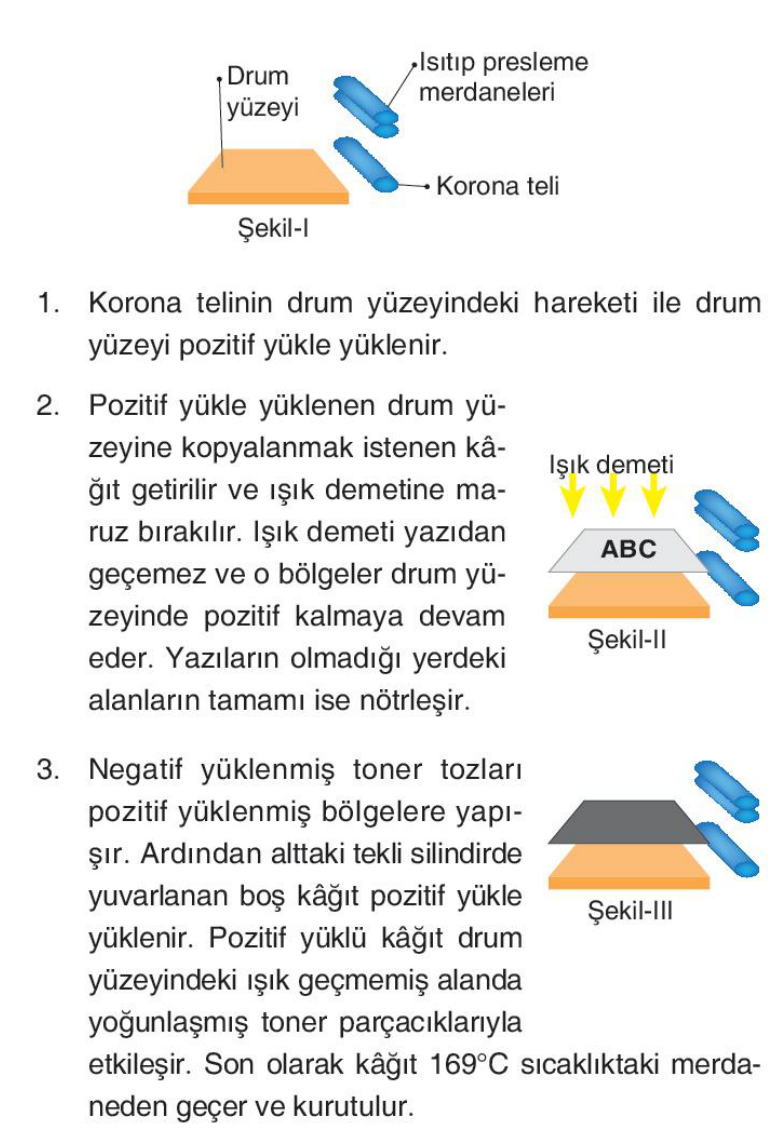

Aşağıda bir fotokopi makinesinin çalışma mekanizması verilmiştir.
Buna göre,
I. Toner tozlarının kağıda yapışmasında elektriksel çekim kuvveti etkili olmuştur.
II. Pozitif (+) yüklü toner tozları ile negatif (-) yüklenmiş boş kâğıt etkileşerek tozların kağıda yapışması saglanmıştır.
III. Kağıdın yüksek sıcaklıkta kurutulması toner tozlarının kâğıtta uzun süre kalabilmesini sağlar.
verilenlerden hangileri doğrudur?
Elekiriklenmenin günlük hayattaki uygulama alanlarından biri de fabrika bacalarıdır.
Elektrostatik baca filtresi, tüm endüstriyel kuruluşlarda gaz ve koku yapan partikülleri filtrelemek amacıyla kullanılan baca sistemleridir. Bu baca sistemleri sayesinde ortamda bulunan insan ve çevre sağlığı için zararlı olan partiküller sorunsuz bir şekilde filtrelenmiş olur.

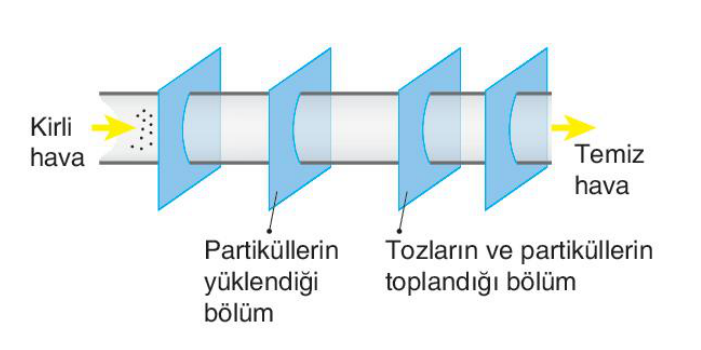

Şekilde basit bir fabrika bacasının filtre sistemi görülmektedir.
Filtrenin çalışma prensibi,
I. Partiküllerin yüklendiği bölüm ile toplandığı bölüm zıt elektrik yüklü olmalıdır.
II. Toz ve partiküllerin yüklendiği bölüm ile toplandığı bölüm nötr olmalıdır.
III. Toz ve partiküllerin yüklendiği bölüm ile toplandığı bölüm aynı cins elektrik yüküyle yüklenmelidir.
verilenlerden hangileri ile açıklanabilir?

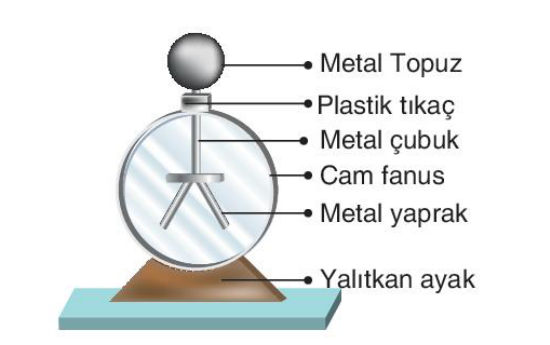

Bilgi: Elektroskop bir cismin elektrikle yüklenmiş olup olmadığını ve yükün görece miktarını fark etmeye yarayan bilimsel bir ölçüm aracıdır. Elektroskopların en sık kullanılan türleri çift yapraklı elektroskoplardır. Yukarıdaki şekilde bir elektroskobun bölümleri görülmektedir.
Elektroskobun kendisi nötr olduğu zaman yaprakları kapalı olur.
Levent, (-) yüklü metal çubuğu yalıtkan eldivenle tutarak nötr hâldeki elektroskobun topuzuna dokunduruyor ve elektroskobun yapraklarının açıldığını gözlüyor. Metal çubuk elektroskobun topuzundan uzaklaştırdığında elektroskobun yapraklarının yine açık kaldığını gözlemliyor.
Levent'in yaptığı bu etkinlikle ilgili aşağıdakilerden hangisine ulaşılamaz?
Yıldırım tipik olarak gökyüzündeki elektirik yüklü hava ile topraktaki zıt yükler arasında oluşan, aşırı elektriksel potansiyel fark nedeniyle havanın iyonize olarak delinmeye uğraması sonucu toprağa akan devasa akımdır.
Elektrik yükü en çok sivri uçlara toplanır. Bu sebeple yıldırım genellikle sivri uçlara düşer.

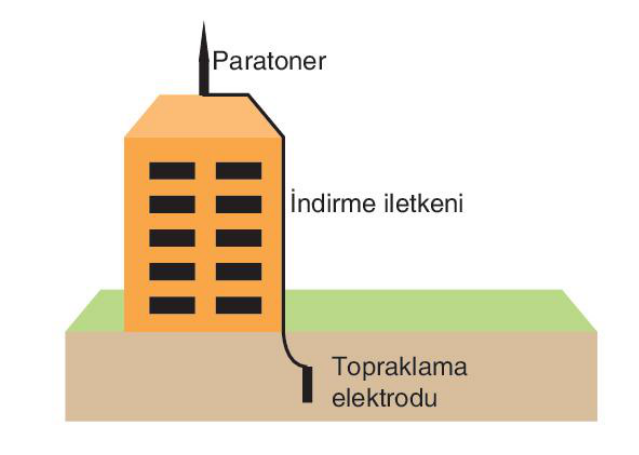

Paratonerler yıldırımdan korunmak için kullanılan araçlardır. Paratoner sayesinde akım toprağa akar. Yukarıda paratoner tesisatı kurulmuş bir bina verilmiştir.
Buna göre;
I. Paratonerlerin uçlarının sivri yapılmasının nedeni yıldırımın düşme ihtimalini arttırmaktır.
II. İndirme iletkeni sayesinde elektrik akımının çevresine zarar vermeden toprağa akması sağlanır.
III. Paratoner sayesinde binadaki elekirik tesisatı ve elektrikli aletlerin zarar görmesi engellenir.
yapılan yorumlardan hangileri doğrudur?

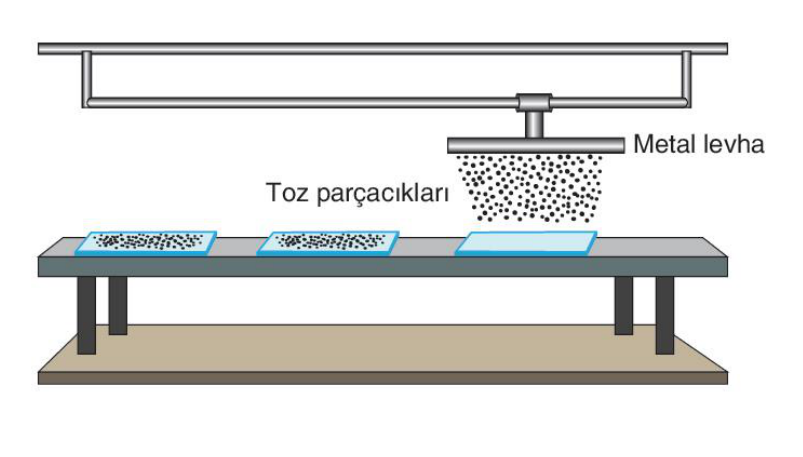

LCD ekran üretimi yapan bir fabrikada mühendisler üretilen ekranlar üzerindeki toz parçacıklarının paketleme sırasında sorun çıkarmaması için etkileşimlerden yararlanarak bir sistem geliştiriyorlar. Bunun için ekran üzerindeki toz parçacıklarını da etkileyecek şekilde ekranları elektriksel olarak yüklüyorlar. Daha sonra ekranlar yürüyen bant üzerinde ilerlerken bant üzerine bir yere sabitlenmiş yüklü metal levhanın altından geçiyor ve toz parçacıkları metal levhaya doğru hareket ediyor. Böylece ekranlar istenmeyen toz parçacıklarından temizlenmiş olarak paketleniyor.
Geliştirilen bu sistemle ilgili,
I. LCD ekranlar ve toz parçacıkları elektriksel olarak aynı cins yükle yüklüdür.
II. Metal levha ve toz parçacıkları arasında elektriksel çekim kuvveti oluşmuştur.
III. LCD ekran ile metal levha negatif yüklüdür.
yargılarından hangileri kesinlikle doğrudur?

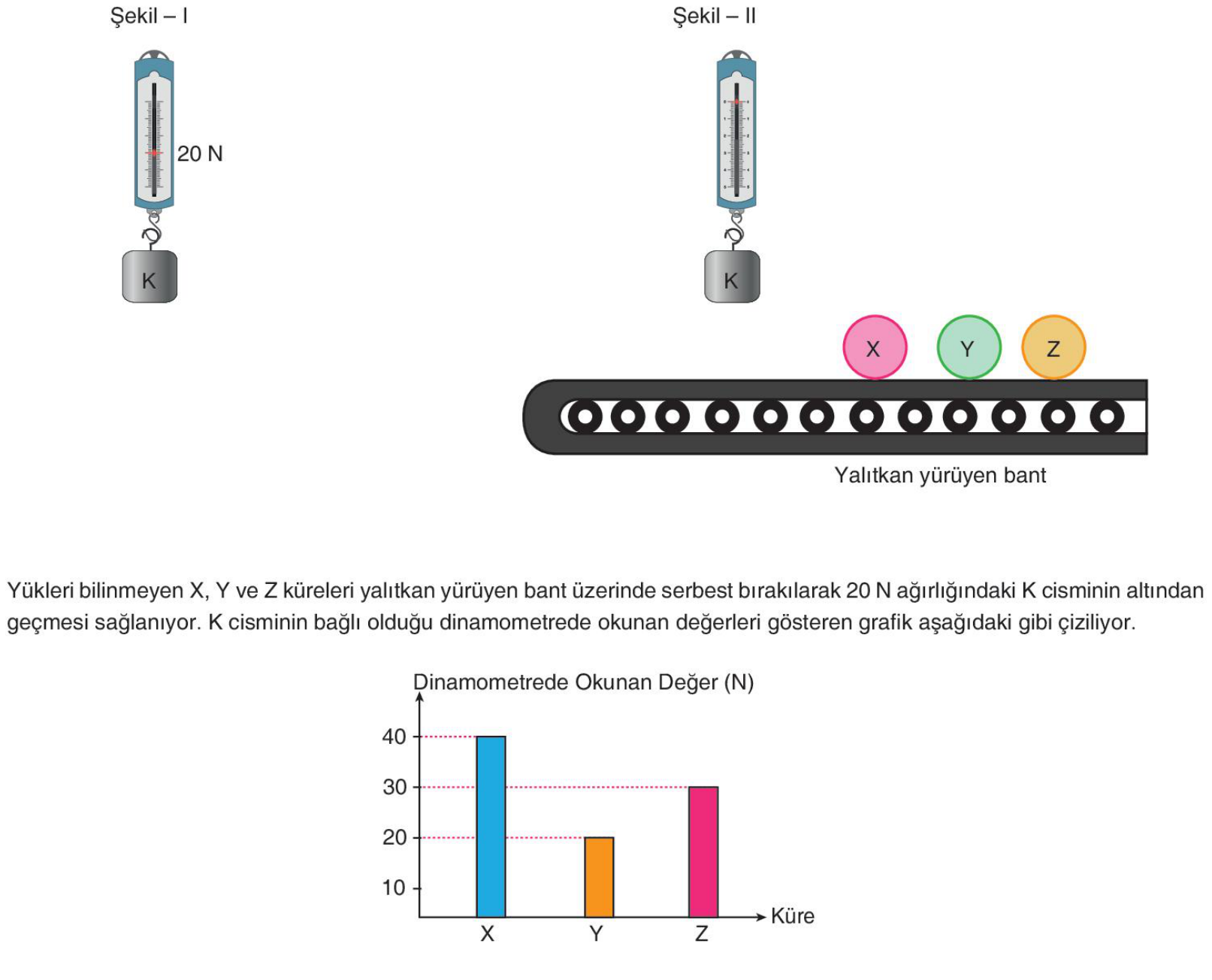

Elektrik yüklerinin cisimler üzerindeki etkisini araştıran bir araştırmacı aşağıdaki deney düzeneğini kuruyor.
X, Y ve Z cisimlerinin K cismine temas etmediği bilindiğine göre,
I. X cismi K cismine yukarıya doğru itme kuvveti uygulamıştır.
II. K ile Y arasında elektriksel kuvvet oluşmamıştır.
III. Z ile K aynı cins elektrik yüküyle yüklüdür.
yargılarından hangileri doğrudur?

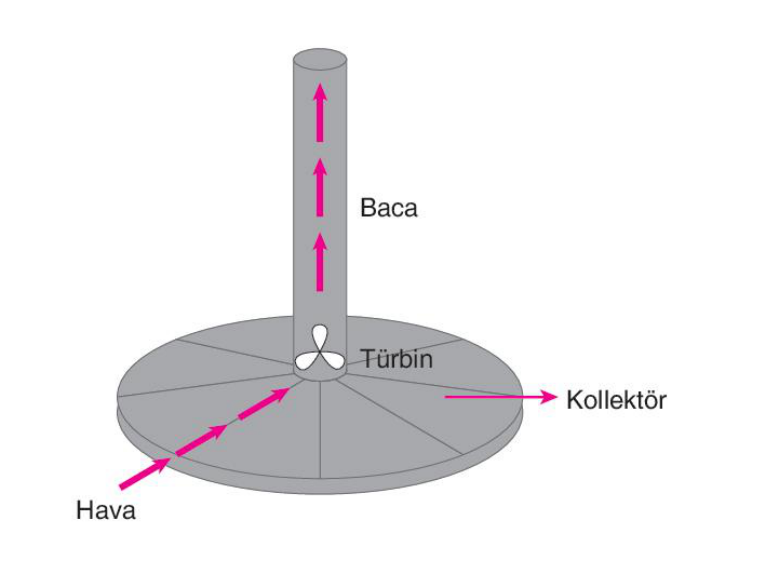

Güneş bacası, güneş enerjisinden elektrik enerjisi elde etmek için geliştirilen ısıl bir sistemdir. Bu sistemde üç temel fiziksel prensip sera etkisi, baca çekişi ve kinetik enerji dönüşümü söz konusudur.
Çalışma prensibi;
· Dairesel cam kolektörler altında bulunan hava, kolektör yüzeyine gelen Güneş ışığı sayesinde ısınır.
· Isınan bu hava ve dis ortamdaki soğuk hava arasında oluşan yoğunluk farkından dolayı, hava kolektörün merkezine doğru yatay olarak taşınır.
· Kolektör merkezinde bulunan dikey baca ise çekişi hızlandırır ve hava üst ucu açık olan baca tarafından dış ortama atılır.
· Hızı artarak bacaya yönelen hava, bacanın giriş bölgesinde bulunan türbin ve buna bağlı olan jeneratörü döndürmek suretiyle elektrik enerjisi elde edilmiş olur.
Buna göre güneş bacalarından elektrik enerjisi üretimi sırasında gerçekleşen enerji dönüşümleri aşağıdakilerden hangisinde doğru verilmiştir?

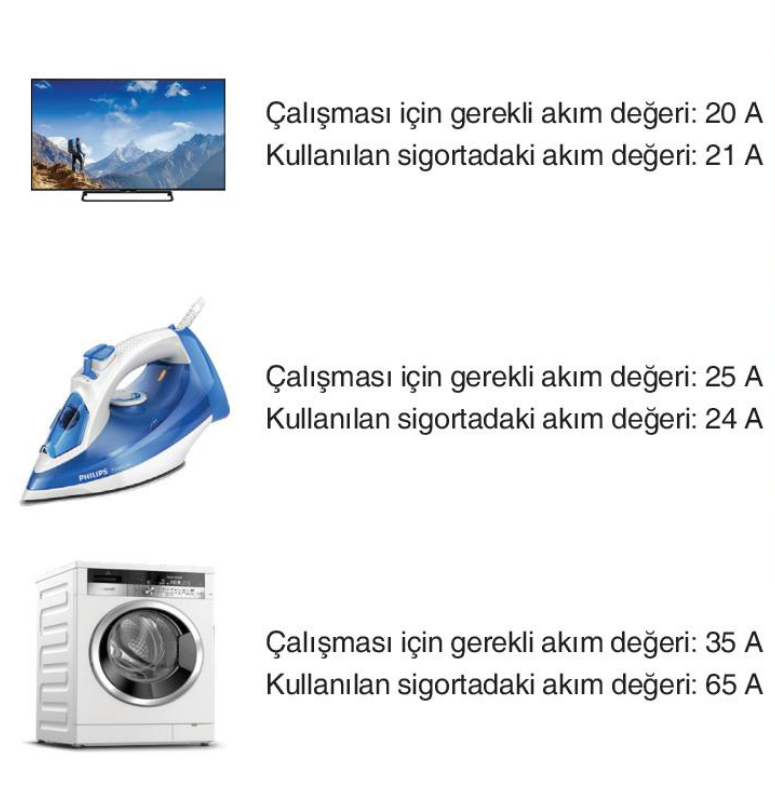

Elekirikli ev aletleri tamirhanesinde yeni işe başlayan Efe, sigortaların kullanım prensibini deneme yanılma yoluyla anlamaya çalışmaktadır.
Çalışır durumdaki elekirikli aletlere aşağıdaki sigortaları takmış ve her alette sigorta atana kadar akımı yükseltmiştir.
Efe'nin gözlemlerinden elde ettiği sonuçlar aşağıdaki gibidir.
·
TV için: Sigorta attığında TV'de herhangi bir arıza oluşmadığı için uygun bir sigorta kullandım.
· Ütü için: Sigorta attığında ütüde herhangi bir arıza oluşmadığı için uygun bir sigorta kullandım.
· Çamaşır makinesi için: Sigorta attığında çamaşır makinesinin motoru yandığı için uygun bir sigorta kullanmadım.
Efe'nin yaptığı çıkarımlardan hangileri doğrudur?
