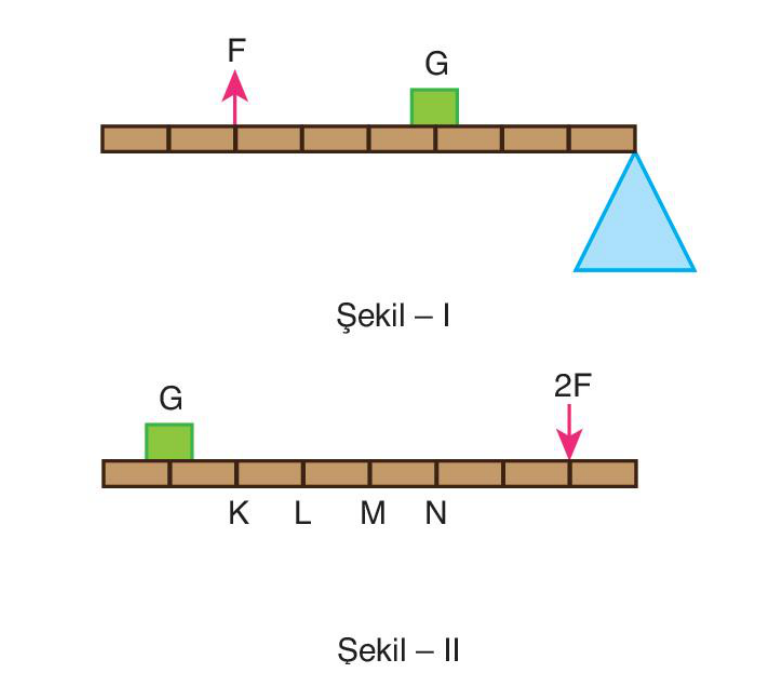

Eşit bölmelendirilmiş, ağırlığı önemsiz çubuk ve destek kullanılarak oluşturulan kaldıraç düzeneği Şekil — I’deki gibi yatay dengededir.
Aynı çubuk ve destek ile oluşturulan kaldıraç sisteminde G yükünün 2F kuvveti ile Şekil II’deki gibi yatay dengede kalabilmesi için destek hangi noktaya konulmalıdır?

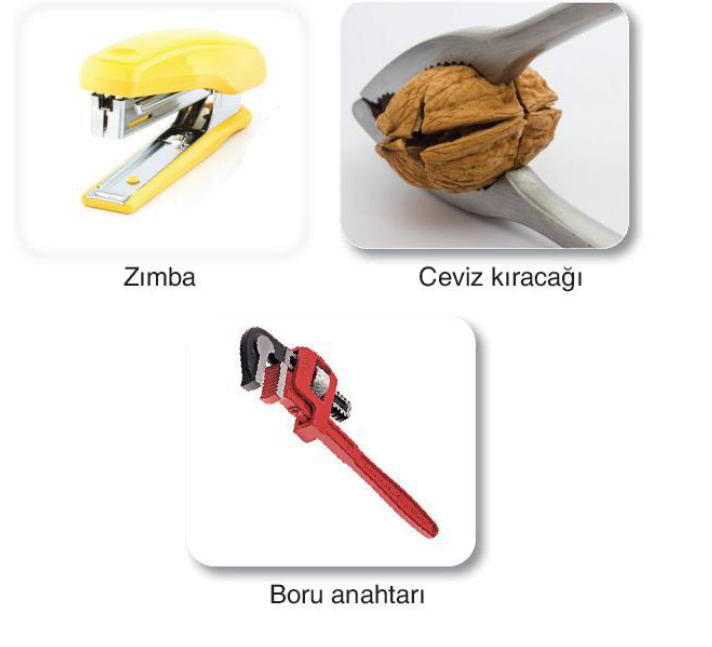

Günlük yaşamda kullanılan bazı basit makine örnekleri aşağıda gösterilmiştir.
Buna göre zımba, ceviz kıracağı ve boru anahtarı ile ilgili;
I. kuvvetten kazanç
II. iş kolaylığı
III. enerjiden kazanç
verilenlerden hangileri ortaktır?

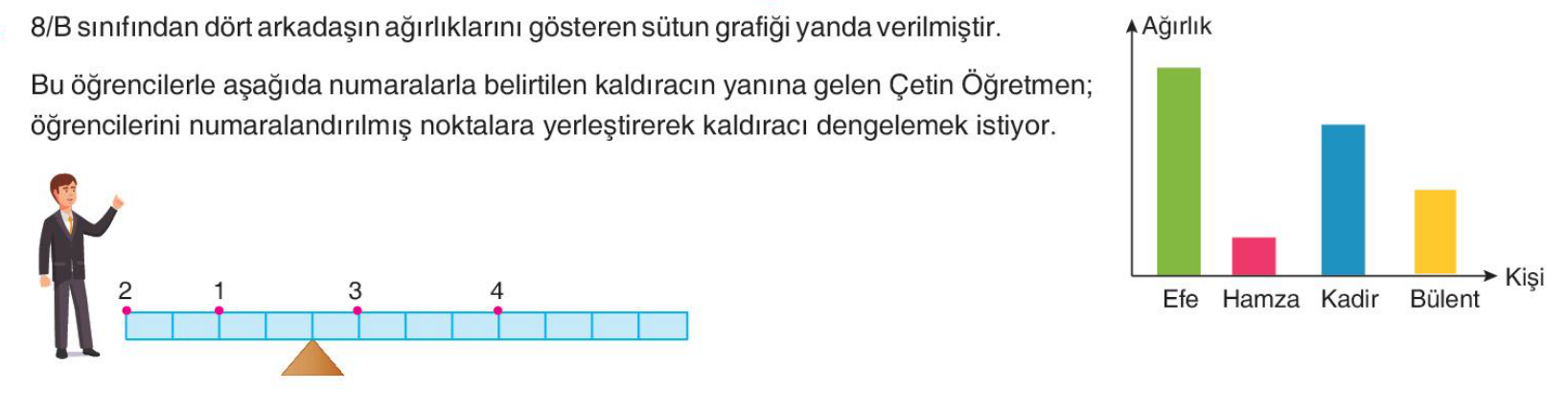

Buna göre;
II 3 numaralı bölmeye Hamza'yı, 2 numaralı bölmeye Bulent’,
II. 2 numaralı bölmeye Kadir'i, 1 numaralı bölmeye Efe'yi,
III. 1 numaralı bölmeye Kadir'i, 4 numaralı bölmeye Hamza'yı,
IV. 2 numaralı bölmeye Bülent'i, 4 numaralı bölmeye Efe'yi
verilen durumların hangilerinde sistem dengede kalabilir?

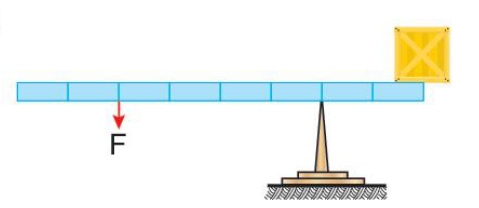

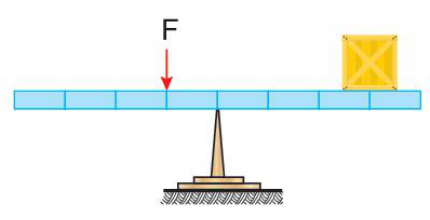

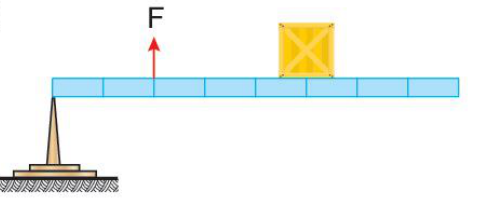

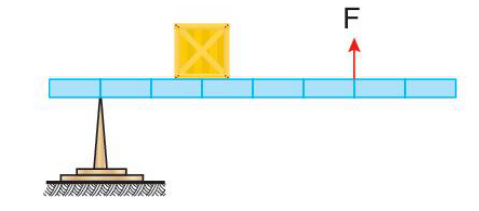

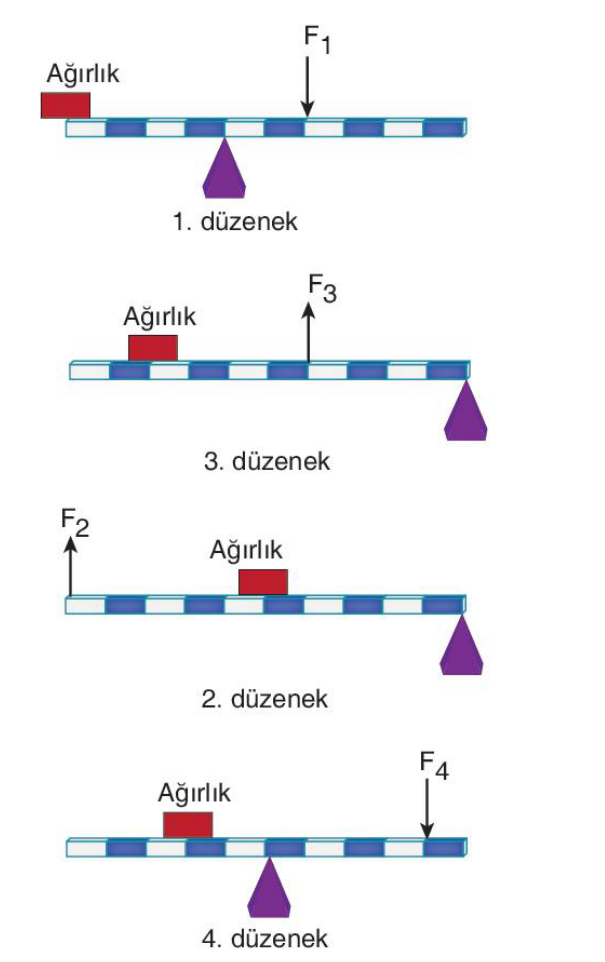

Oğuz ağır bir kutuyu eşit bölmelendirilmiş tahta parçası ve destek kullanarak yerden yukarı kaldırıyor. Oğuz'un bu işlemi yaparken yükün ağırlığından daha küçük bir kuvvet uyguladığı ve kuvvetin yönünü değiştirdiği biliniyor.
Sürtünme ve tahta parçasının ağırlığı önemsenmedigine göre aşağıdakilerden hangisi Oğuz'un hazırladığı düzenek olabilir?

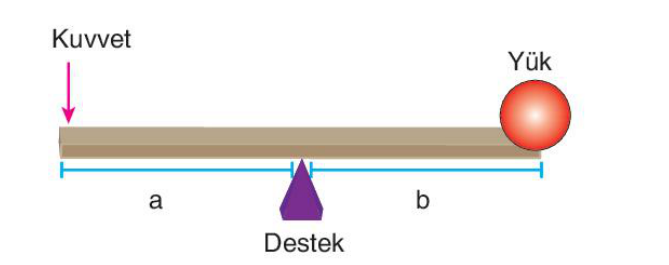

Bilgi: Kaldıraçlarda yükü dengeleyen kuwetin destek noktasına olan uzaklığı, yükün destek noktasına olan uzaklığından büyük olursa kuvvet kazancı olur.

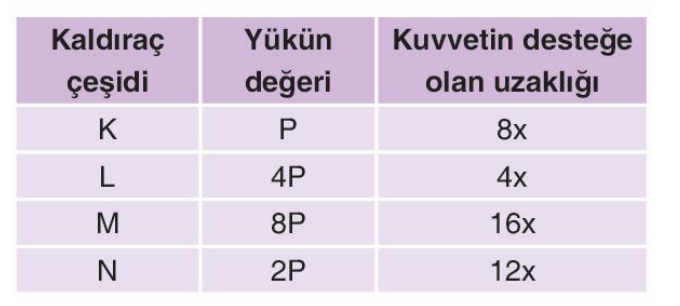

Aşağıdaki tabloda K, L, M ve N kaldıraçları ile dengelenen yük değerleri ve bu yükleri dengeleyen kuvvetlerin destek noktasına olan uzaklıkları verilmiştir.
Tüm kaldıraç çeşitlerinde kuvvet kazancı 2 olduğuna göre yüklerin destek noktasına olan uzaklıkları arasındaki ilişki aşağıdakilerden hangisi gibi olur?

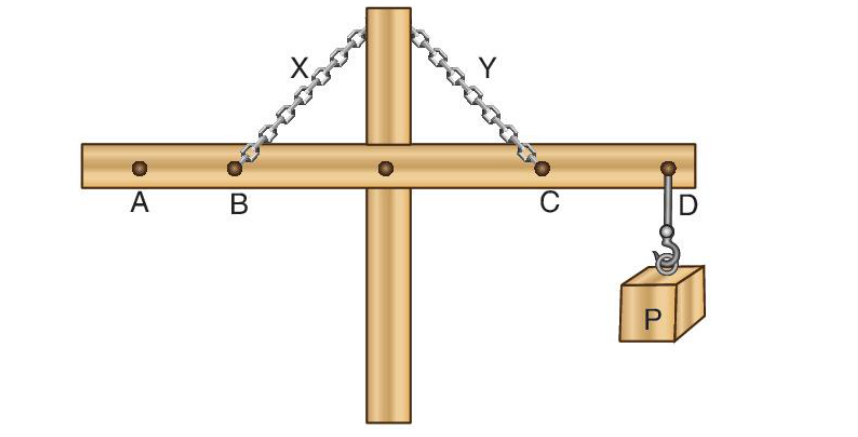

Bir yük aşağıdaki eşit bölmelendirilmiş kaldıraca asılarak yardımıyla şekildeki gibi dengeleniyor.
Zincirler yükü taşıyabilecek kadar sağlam olduğuna göre,
I. X zinciri koparılırsa denge bozulur.
II. P yükü C noktasına yaklaştırılırsa Y zincirine etki eden gerilme kuvveti azalır.
III. P yükü D noktasından alınıp A noktasına asilirsa X zincirine etki eden gerilme kuvveti ilk duruma göre artar.
yargılarından hangileri doğrudur?

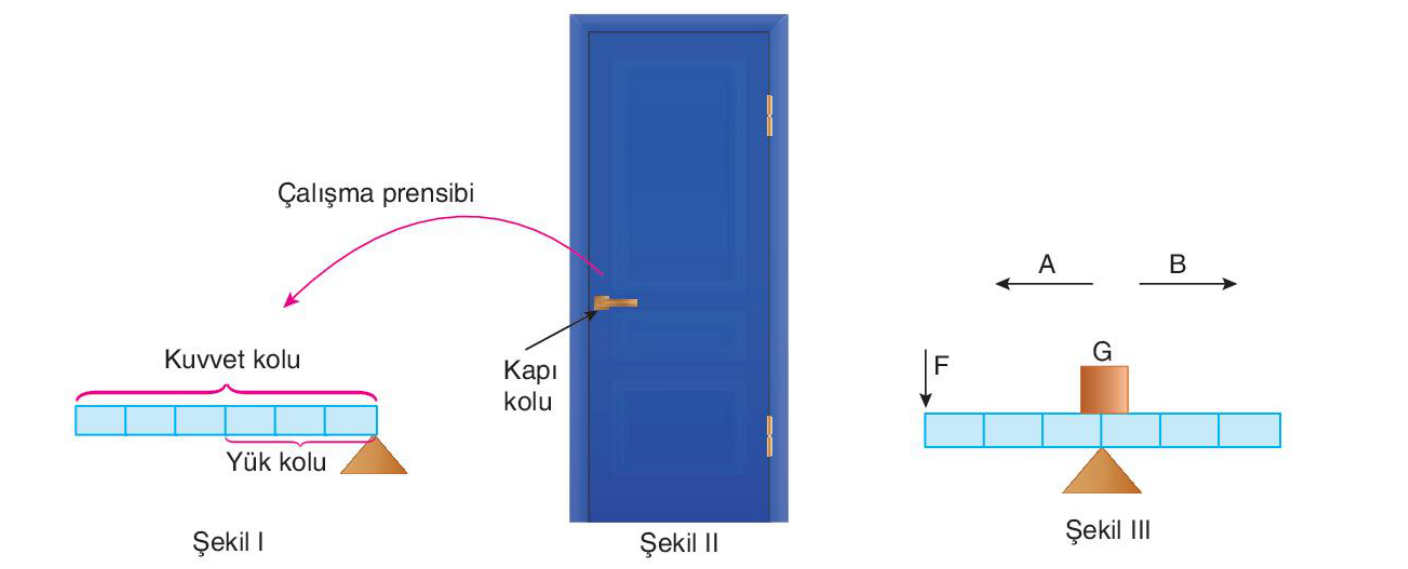

Aşağıdaki görselde menteşeli kapının kuvvet kolu ve yük kolu ile çalışma prensibi gösterilmiştir. (Şekil I)
Şekil II'de verilen G ağırlığına sahip kapı görselinde elde edilen kuvvet kazancının Şekil III’ teki kaldıraç modelinde de aynı olabilmesi için kaldıraç üzerinde aşağıda verilen değişikliklerden hangisinin yapılması uygun olur?

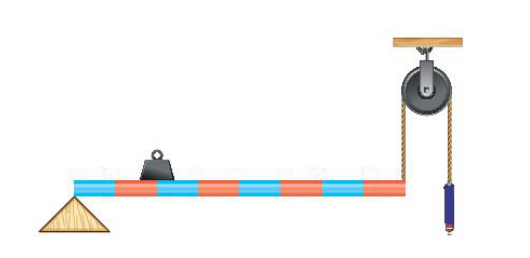

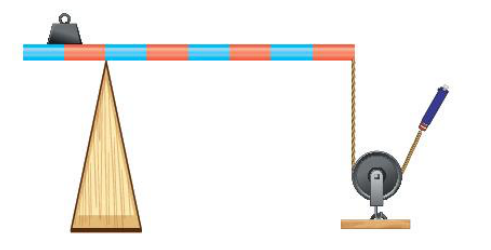

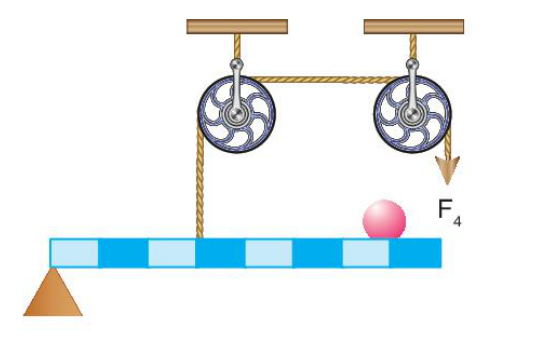

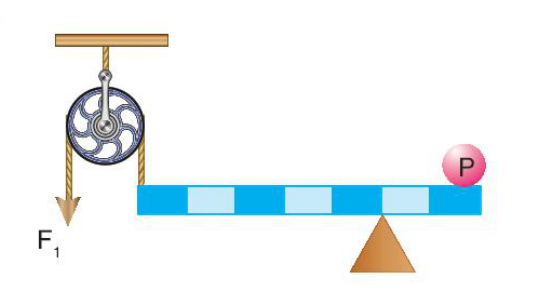

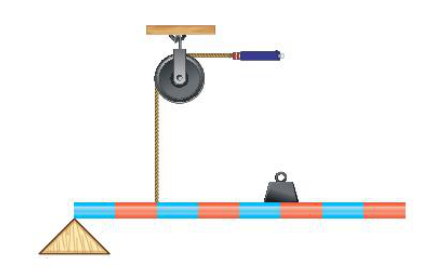

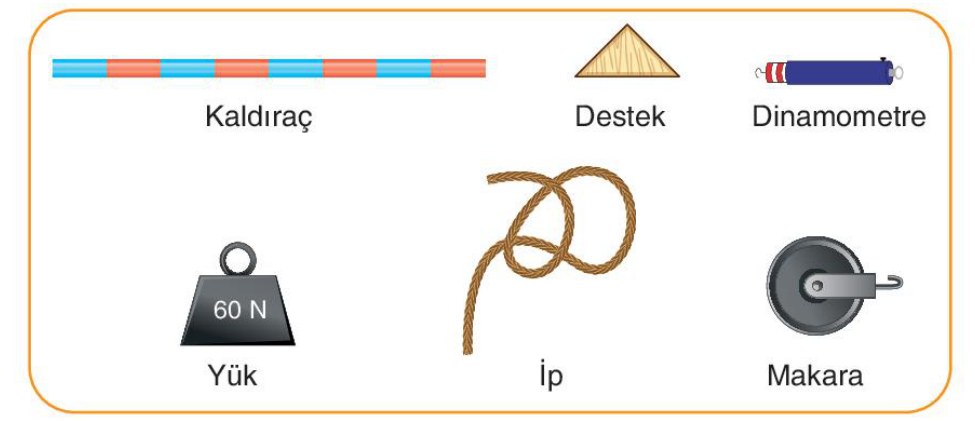

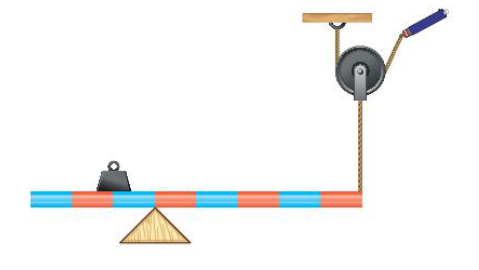

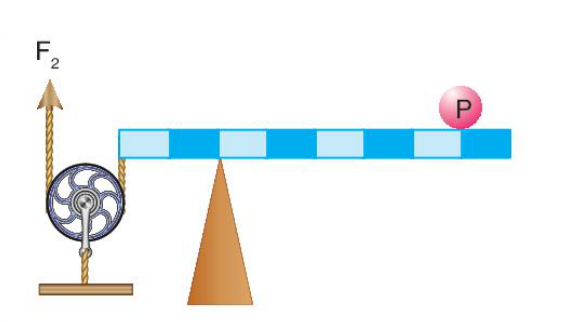

Bir öğrenci aşağıdaki malzemeleri kullanarak 60 N'luk bir yükü en az kuwet ile dengelemek istemektedir.
Buna göre aşağıdakilerden hangisi öğrencinin malzemeleri kullanarak hazırlayabileceği istenilen koşulları sağlayan en uygun düzenektir? (Makara ve çubuğun ağırlığı ile sürtünmeler önemsizdir.)

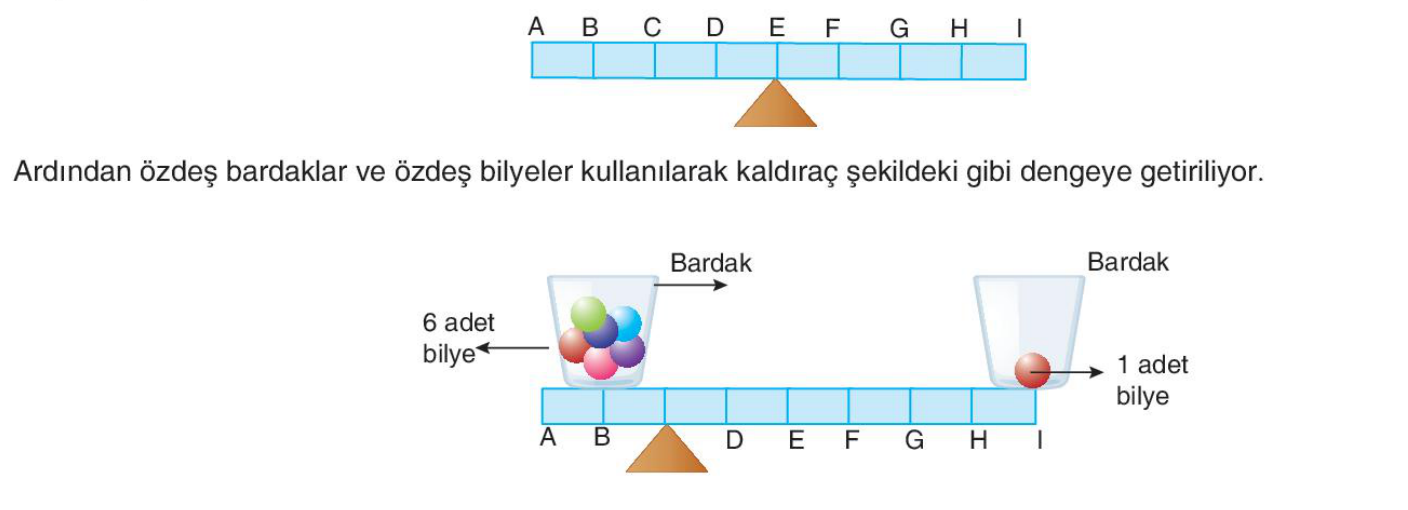

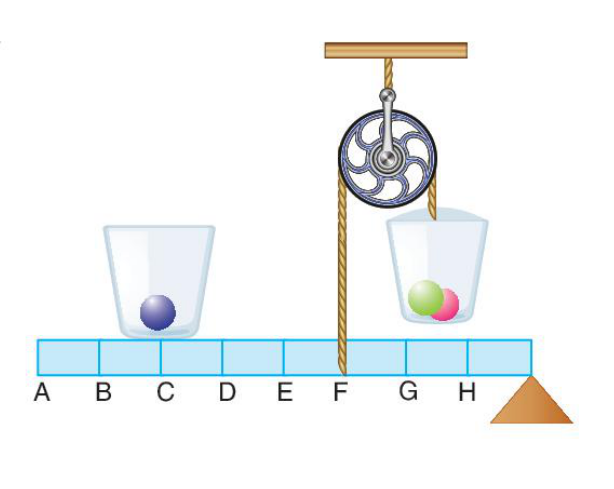

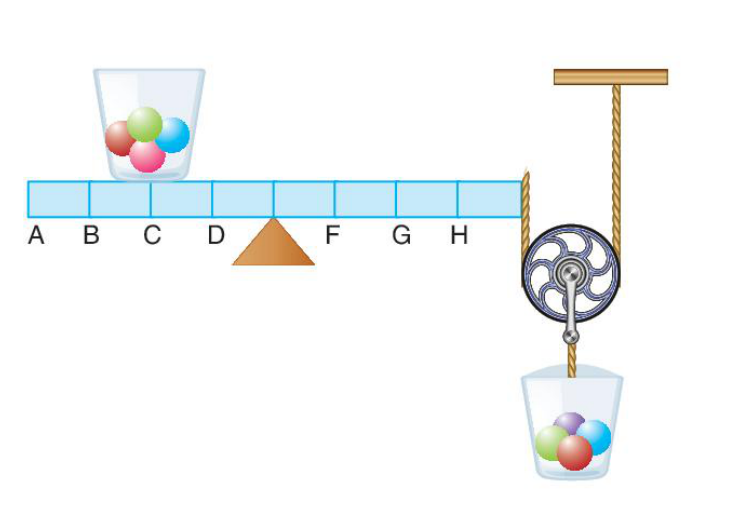

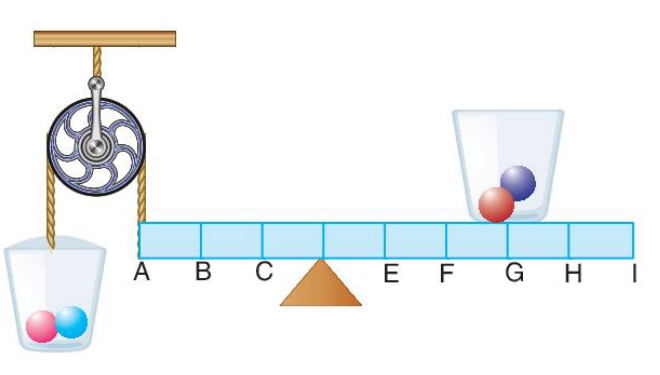

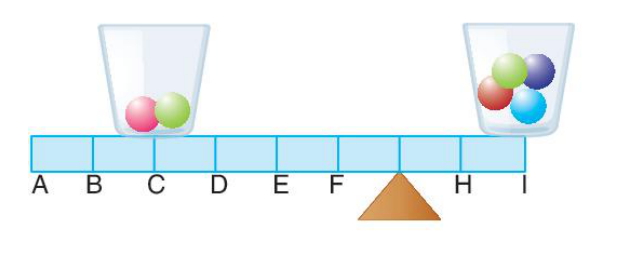

80 cm uzunluğundaki eşit bölmelendirilmiş ve harflendirilmiş çubuk ve özdeş bardaklar kullanılıp aşağıdaki kaldıraç modeli oluşturuluyor. Bardakların ve destek noktasının yerleri değiştirilip uygun sayılarda bilyeler kullanılarak deney tekrarlanıyor.
Buna göre yeniden dengelenen kaldıraç modeli aşağıdakilerden hangisi olamaz?
(Makaralar ve bardakların ağırlıksız olduğu düşünülecektir.)
Kaldıraçlar destek noktası adı verilen sabit bir nokta etrafında dönebilen düz bir çubuktan oluşan basit makinelerdir. Kaldıracta çubuğun etrafında dönebildiği nokta destek noktası olarak adlandırılır. Destek noktasının, yükün ve sistemi dengeleyen kuwvetin yerleri değiştirildiğinde kaldıracın türü değişebilir. Tek taraflı ve çift taraflı olmak üzere 2 tip kaldıraç türü vardır. Çifi taraflı kaldıraçlarda destek noktası, kuvvet ile yükün arasında bulunur. Tek taraflı kaldıraçlarda ise destek noktası arada değil uçtadır.
Çift taraflı kaldıraçlar kuvvetin yönünü değiştirirken tek taraflı kaldıraçlar kuwvetin yönünü değiştirmez.

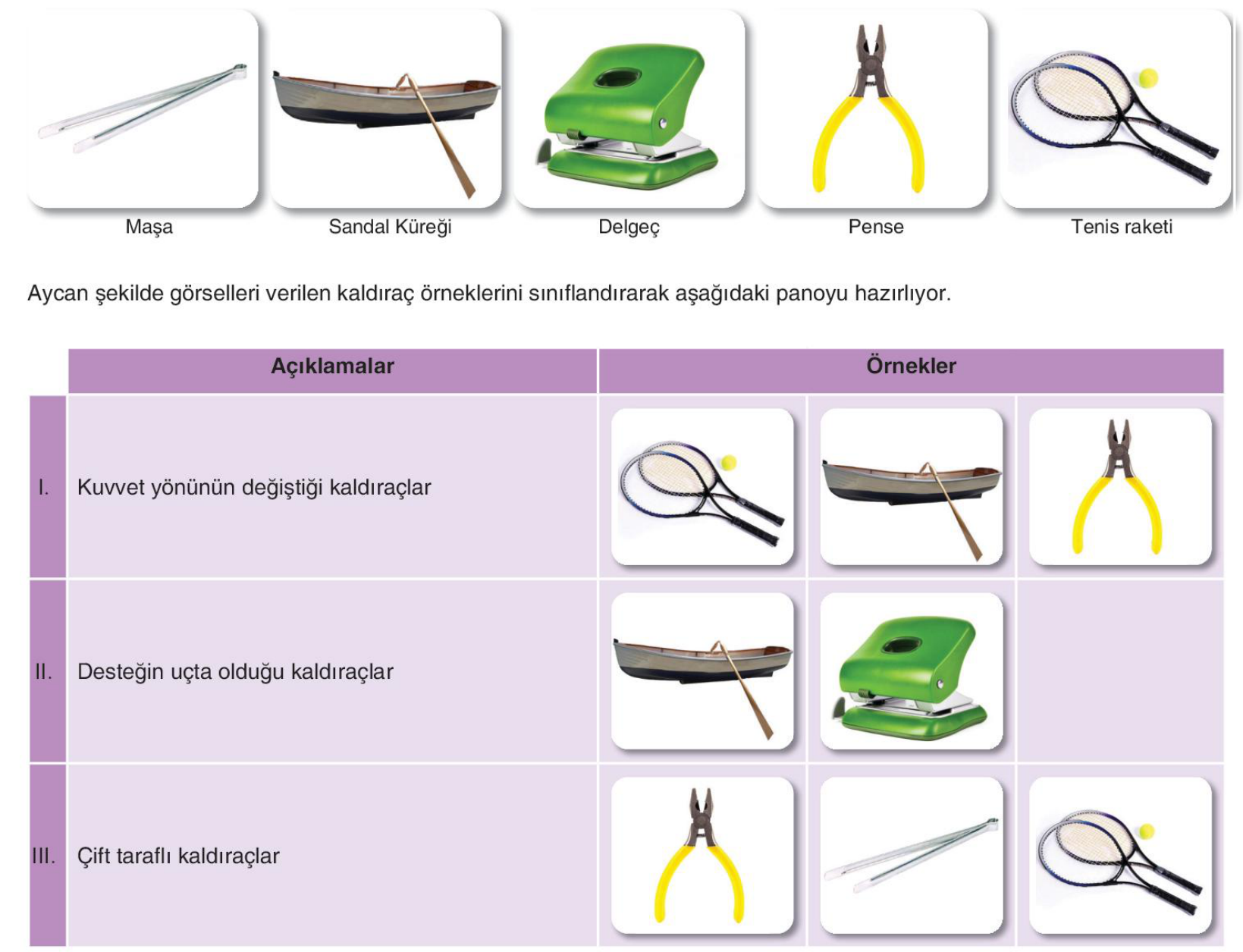

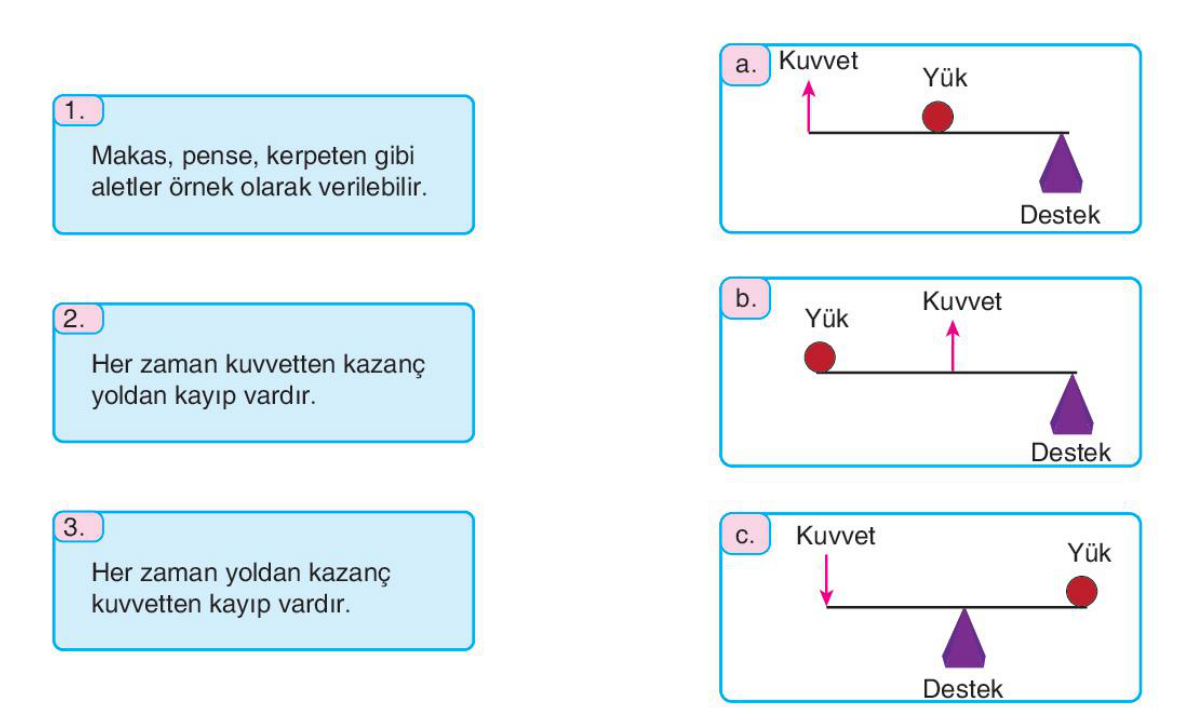

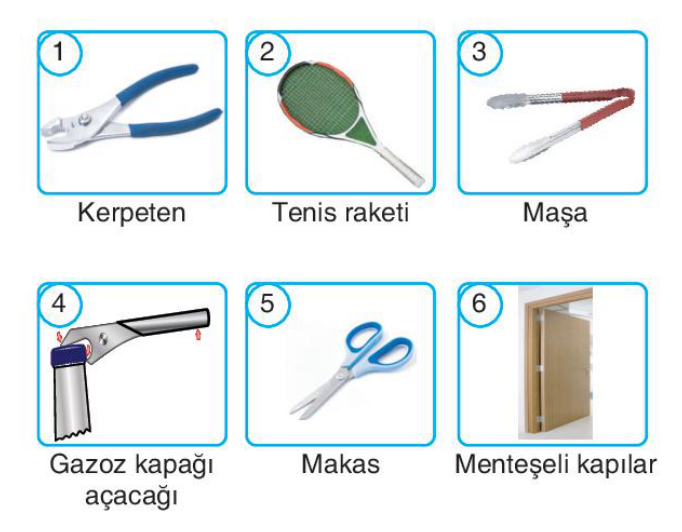

Aycan'ın hazırladığı panoyla ilgili;
★ : Panoyu eksiksiz ve hatasız bir şekilde doldurmuştur.
■ : III. satırdaki maşa resmi ile II. satırdaki sandal küreği resmini yer değiştirirse pano eksiksiz ve hatasız bir şekilde doldurulmuş olur.
▲ : Aycan, I. satırdaki açıklamaya göre görselleri doğru yerleştirmiştir.
yapılan değerlendirmelerden hangileri yanlıştır?

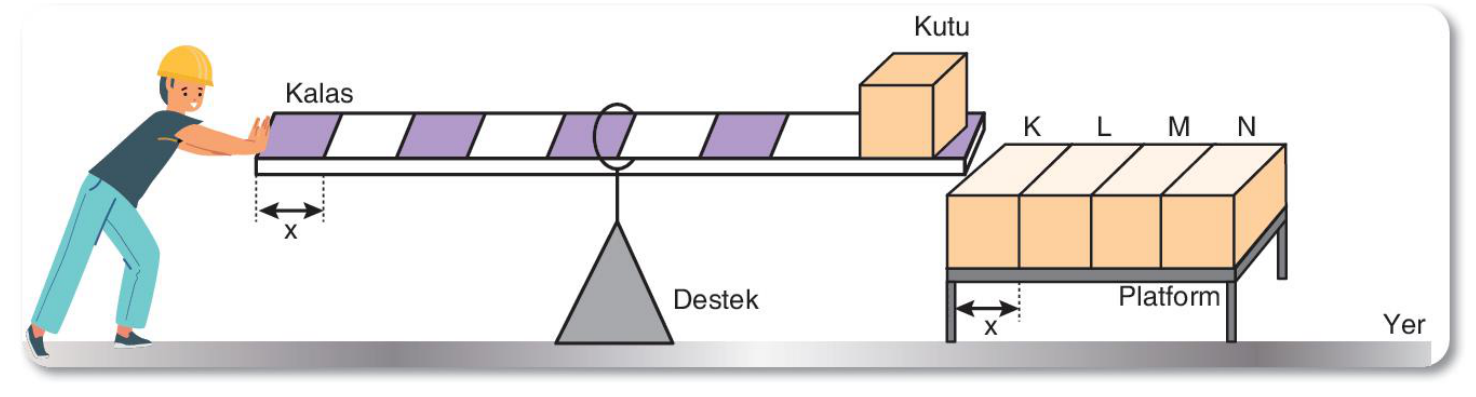

Şekildeki eşit bölmelendirilmiş kalas üzerinde bulunan kutu yatay denge bozulmadan platformun N bölmesine kadar hareket ettirilecektir.
Kalasın ağırlığı ve sürtünmeler ihmal edildiğine göre uygulanması gereken düşey kuvvetin büyüklüğü ile ilgili,
I. Once artar sonra azalır.
II. Sürekli artar.
III. Değişmez, aynı kalır.
yargılarından hangileri doğru olabilir?

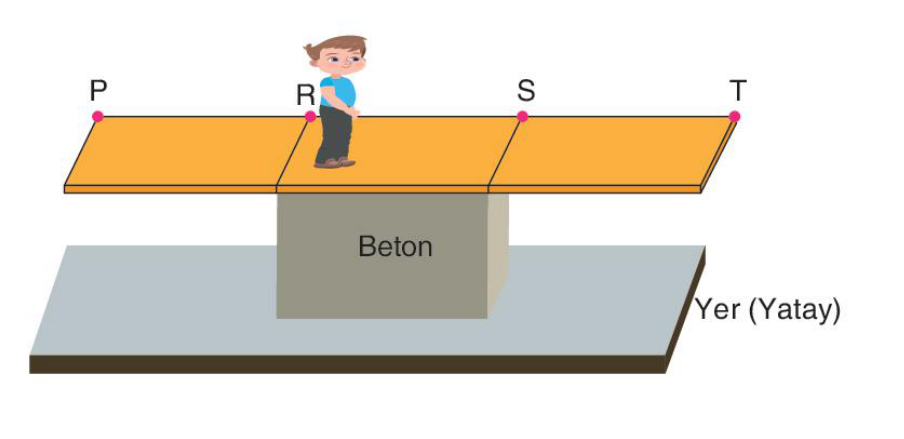

Bir öğrenci eşit bölmelendirilmiş tahta parçasını yere sabitlenmiş beton üzerine koyup R noktasından T noktasına kadar sabit süratle yürüyor. Öğrencinin S noktasından T noktasına ulaşıncaya kadar tahtanın yer ile yaptığı açı değişiyor. Ayrıca tahta parçasının öğrencinin hareketi boyunca temas ettiği noktalardan kaymadığı, ağırlığının ve özelliklerinin değişmediği biliniyor.
Sürtünmenin önemsenmediği modelde öğrencinin hareketi boyunca,
I. S - T arasında yürürken öğrencinin tahtaya uyguladığı kuwet azalmıştır.
II. Öğrenci S'den T'ye doğru ilerlerken tahtanın harflendirilmiş bölümlerinden sadece biri başlangıçta üzerinde durduğu beton parçasına temas eder.
III. Öğrenci R - S arasında yürürken tahtaya uyguladığı kuvvet değişmemiştir.
durumlarından hangilerinin gerçekleşmesi beklenir?
Kaldıraçlar, bir destek etrafında hareket edebilen sağlam çubuklardır. Bir çubuğun kaldıraç olarak kullanılabilmesi için destek noktasının, bir yükün ve yükü dengeleyen bir kuwetin olması gerekir. Uygulanan kuwvetin büyüklüğü; kuvvetin uygulanma noktasına, desteğin ve yükün yerine göre değişebilir.

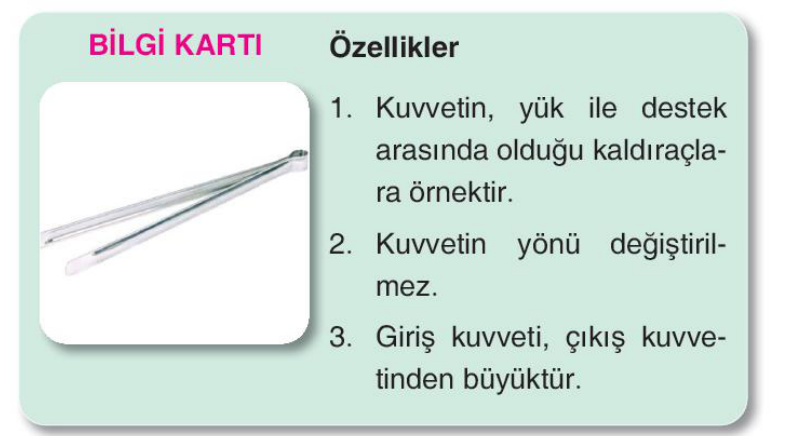

Yukarıdaki bilgi kartında maşaya ait bazı bilgiler verilmiştir.
Verilen görselde maşa resmi yerine fındık kıracağı resmi yapıştırılırsa verilen özelliklerin tamamının doğru olabilmesi için aşağıda verilen değişikliklerden hangisi yapılmalıdır?
Metin; uzun bir tahta parçası, Amerikan futbol topu ve içi su dolu bidon kullanarak görseldeki kaldıraç düzeneğini tasarlamıştır.
Bu düzeneğe göre,
I. Destek olarak kullanılan futbol topu, bidona doğru kaydırılırsa Metin'in bidonu dengelemek için uygulayacağı kuvvet azalır.
II. Desteğin ve uygulanan kuwvetin yeri değiştirilmeden bidon içerisindeki suyun yarısı boşaltılıp tekrar aynı noktaya konulursa; Metin'in uyguladığı kuvvet değeri azalacağından kuvvet kazancı artar.
III. Metin bu kaldıraç modelinde işten kazanç saglamamis ve yönünü değiştirmiştir.
yargılarından hangileri doğrudur?

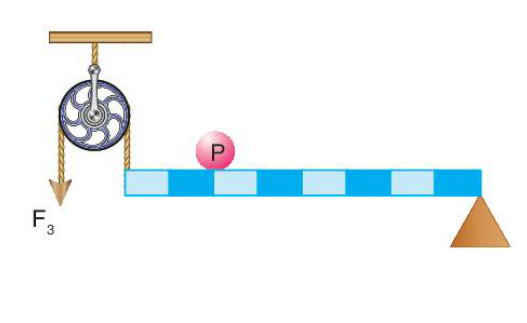

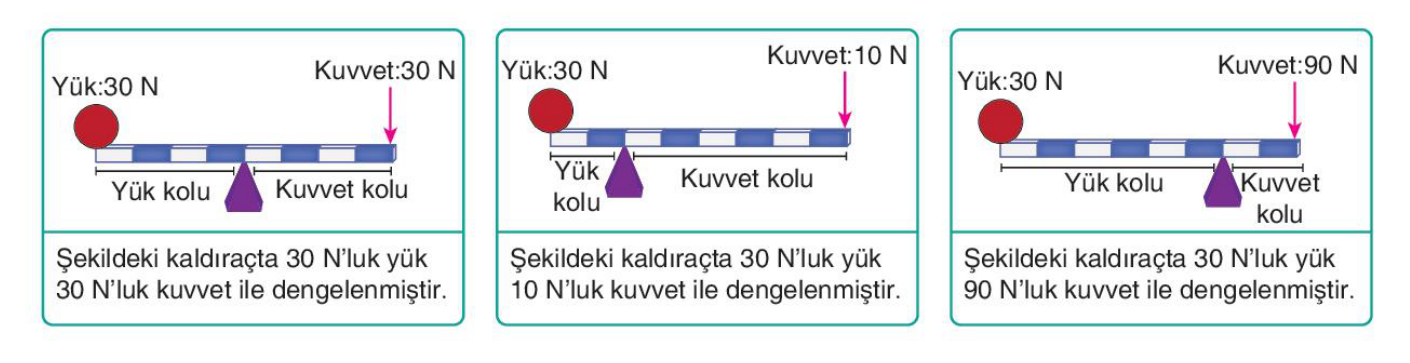

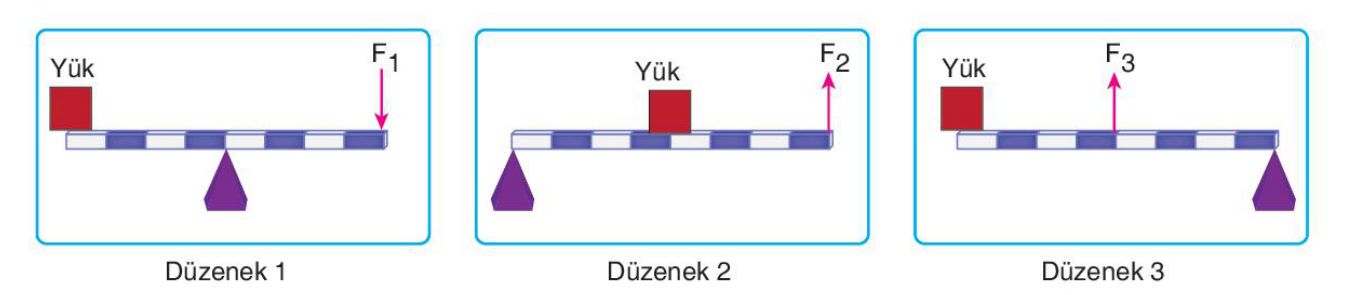

Fen bilimleri öğretmeni, öğrencilerinden yükü daha az kuvvetle dengeleyebilecek bir model tasarlamalarını istemiştir.
Buna göre aşağıda verilen öğrenci tasarımlarından hangisi öğretmenin istediği şartlara uygun bir modeldir?

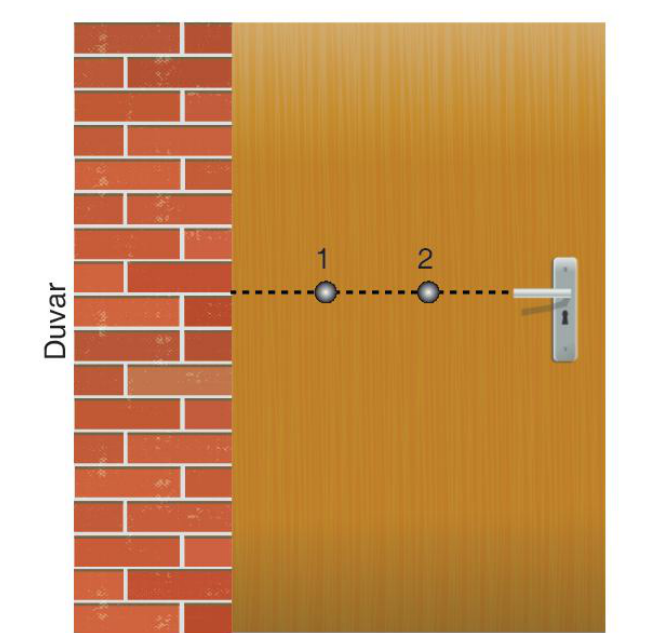

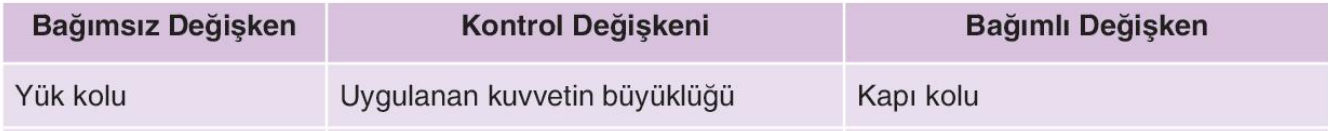

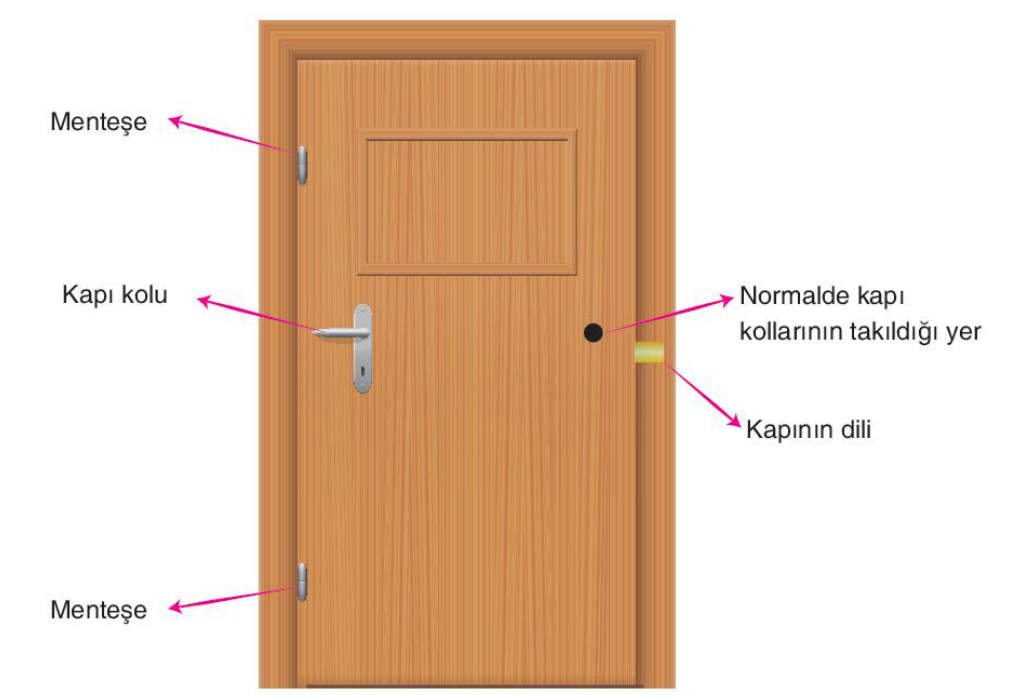

Bilim uygulamaları dersinde fen bilimleri öğretmeni öğrencileriyle uygulamalı bir etkinlik tasarlıyor. Öğrenciler önce görseldeki kapı kolunu kullanarak kapıyı açıyor. Daha sonra kapı kolu 1 ve 2 numaralı noktalara monte edilerek öğrenciler tarafından tekrar açılıyor.
Öğretmenin yaptırmış olduğu etkinlikte öğrencilerin gözlemlediği değişkenler aşağıdakilerden hangisinde doğru verilmiştir?
