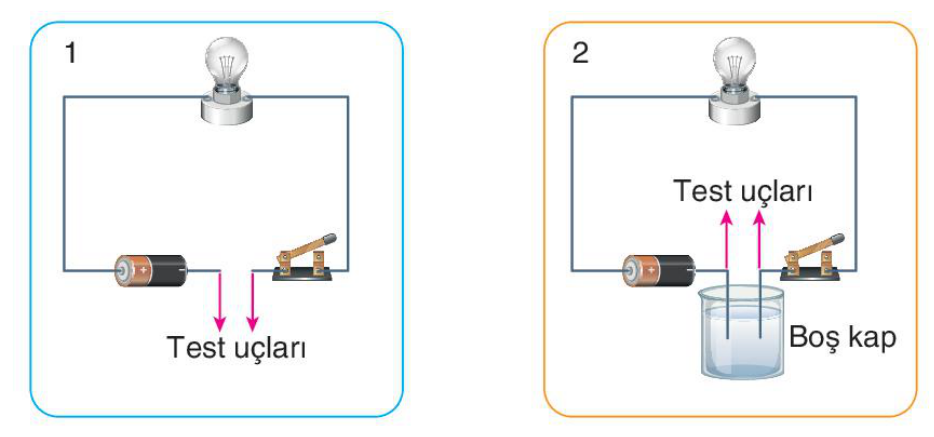

Bazı araştırmalar yapmak için hazırlanan numaralı düzenekler aşağıda verilmiştir.
Düzeneklerde kullanılan malzemeler özdeş olduğuna göre,
I. 1 numaralı düzenek, katı maddelerin iletkenliklerini test etmek için kullanılabilir.
II. 1 numaralı düzenek, sıvı maddelerin iletkenliklerini test etmek için kullanılabilir.
III. Ampuller yanıyorsa test uçlarına mutlaka elektriği ileten maddeler konulmuştur.
ifadelerinden hangileri doğrudur?

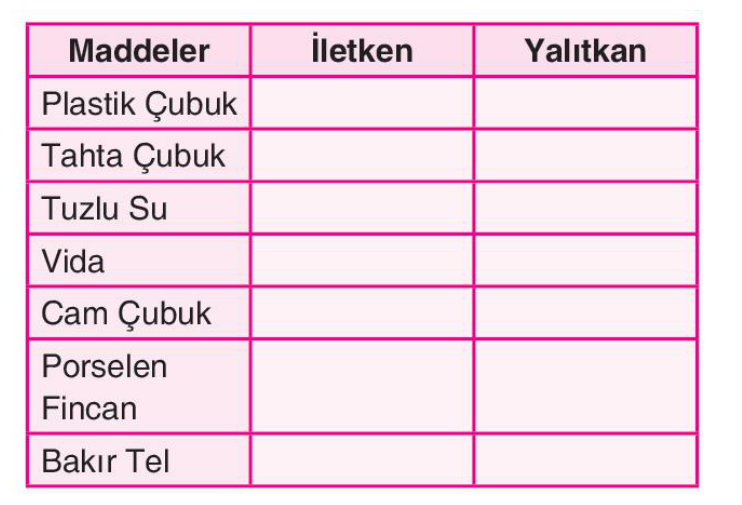

Çeşitli maddelerin elektrik iletkenlikleri ile ilgili bilgiler aşağıdaki tabloda işaretlenecektir
Tabloda yapılacak doğru işaretleme için,
I. İletken bölümünde toplam 3 işaretleme yapılmalıdır.
II. Yalıtkan maddelerin sayısı, iletken maddelerden 1 fazladır.
III. Çubukların işaretleneceği sütunlar farklı olabilir.
yorumlarından hangileri doğrudur?

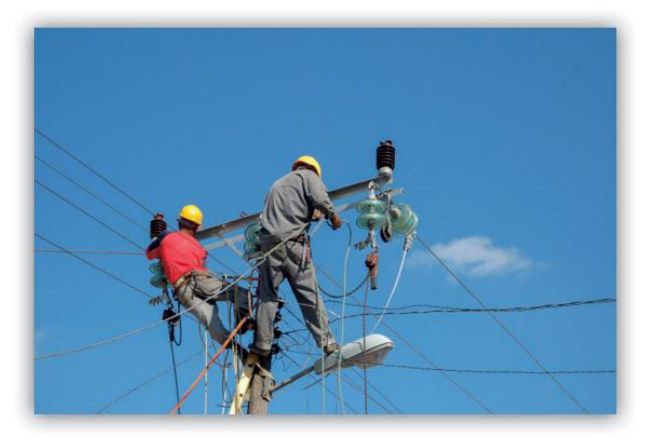

Bir elektrik teknisyeni trafo bakımı yapmadan önce yandaki gibi özel kıyafet, eldiven ve ayakkabı giymiştir.
Buna göre teknisyeninin böyle yapmasının nedeni aşağıdakilerden hangisi olamaz?

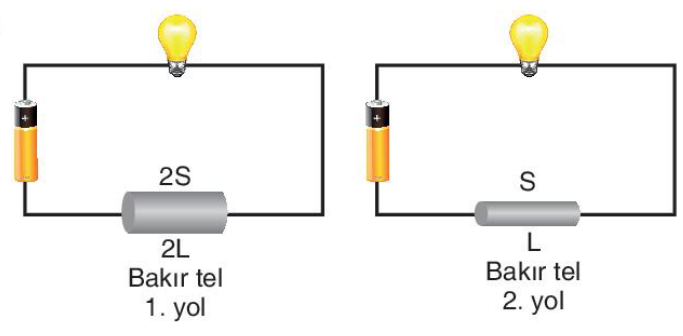

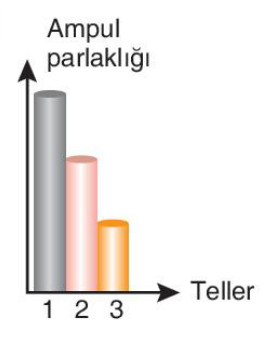

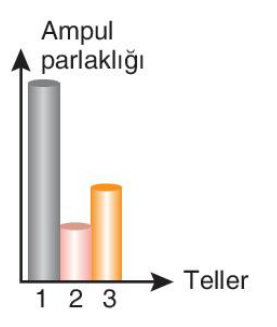

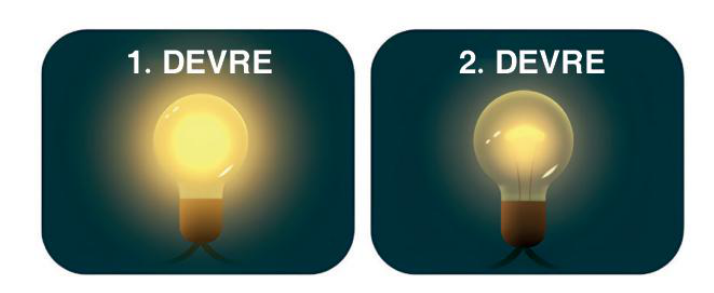

Basit bir elektrik devresinde sadece kablo değişimi yapıldığında ampul parlaklığı aşağıdaki gibi değişiyor.
Buna göre,
I. Devrelerdeki kabloların kesit alanları arasında 1>2 ilişkisi olabilir.
II. Devrelerde kullanılan kabloların cinsi kesinlikle farklıdır.
III. Devrelerde kullanılan kabloların uzunlukları eşit olamaz.
yorumlarından hangileri doğrudur?

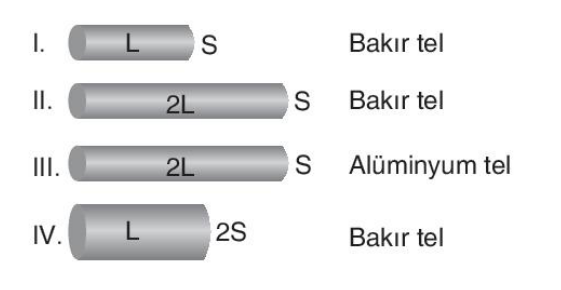

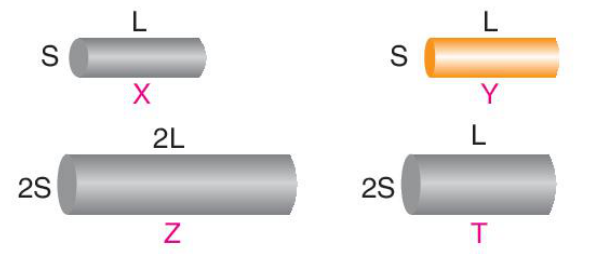

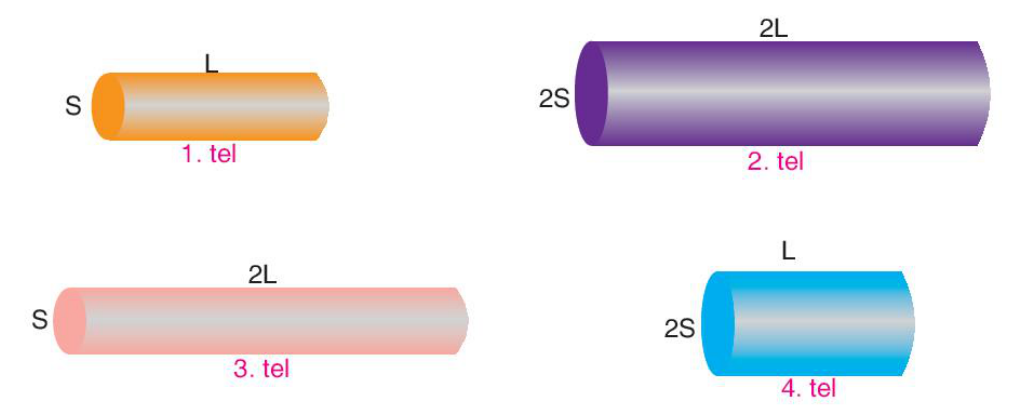

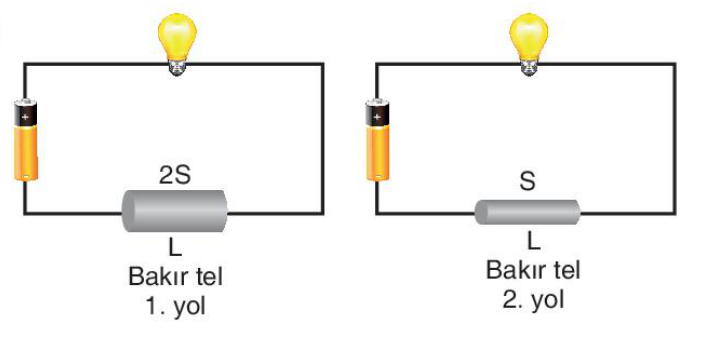

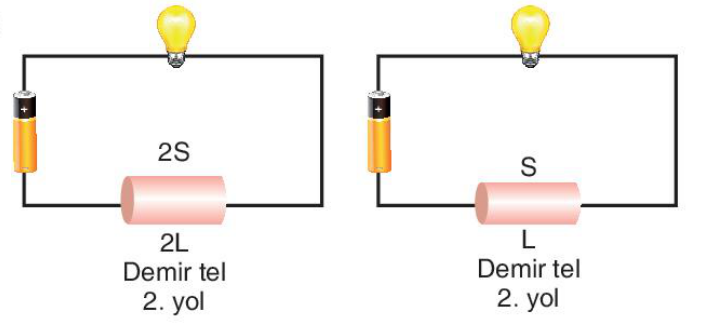

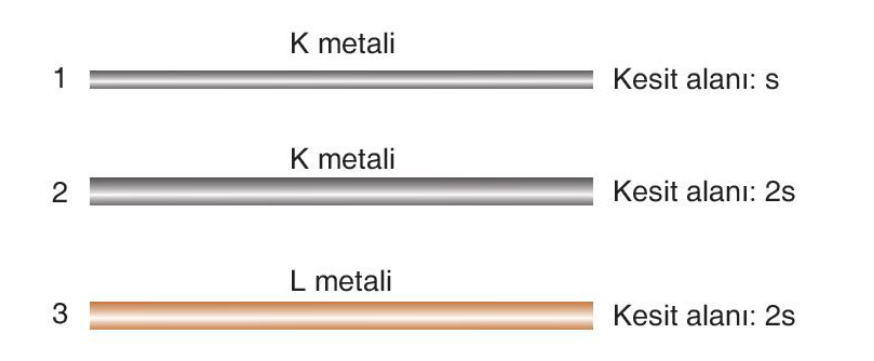

Özdeş basit elektrik devrelerinde kullanılacak eşit uzunluktaki iletken tellerin özellikleri aşağıda verilmiştir.
Verilenlere göre aşağıdaki ifadelerden hangisi yanlıştır?

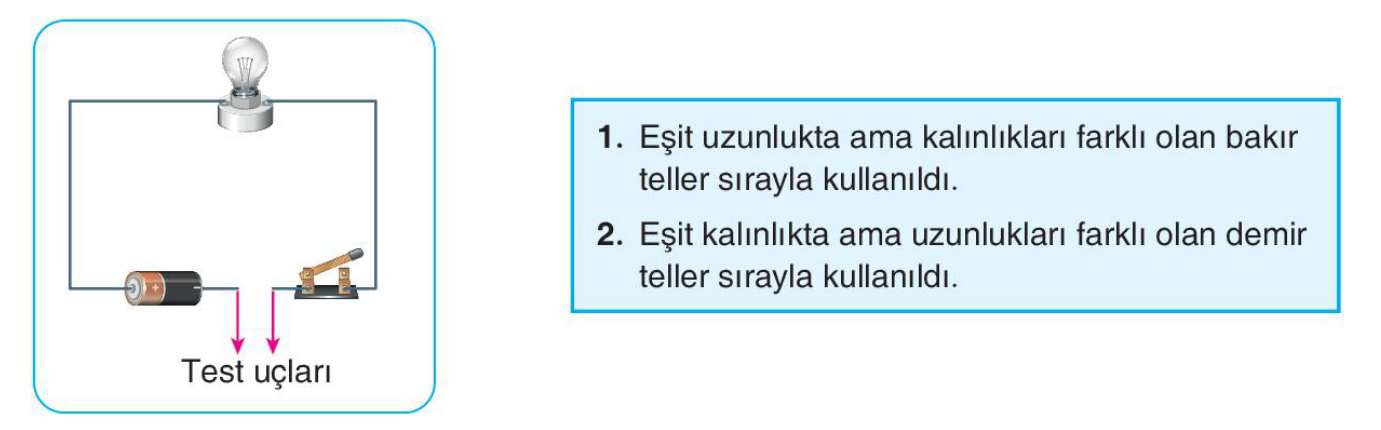

Basit bir elektrik devresinin test uçlarında yapılan değişiklikler aşağıda verilmiştir.
Buna göre,
I. Değişikliklerin bazılarında aynı ampul parlaklığı gözlenmiş olabilir.
II. 1. değişiklikte ampuller kesinlikle farklı parlaklıkta yanar.
III. 2. değişiklikte tel cinsi değişmediği için ampul parlaklığı da değişmez.
yorumlarından hangileri doğrudur?

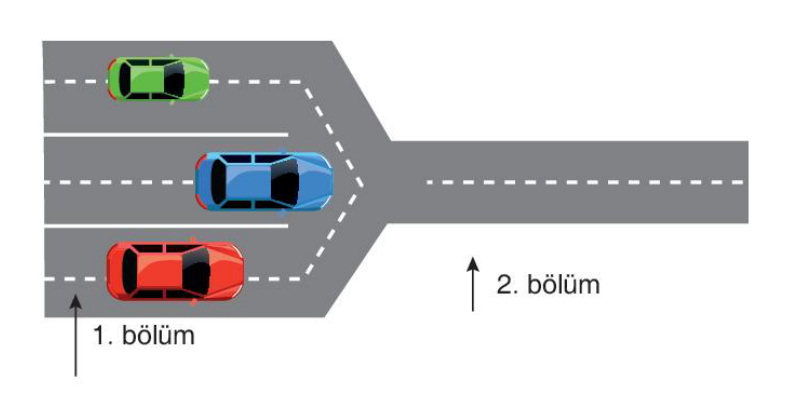

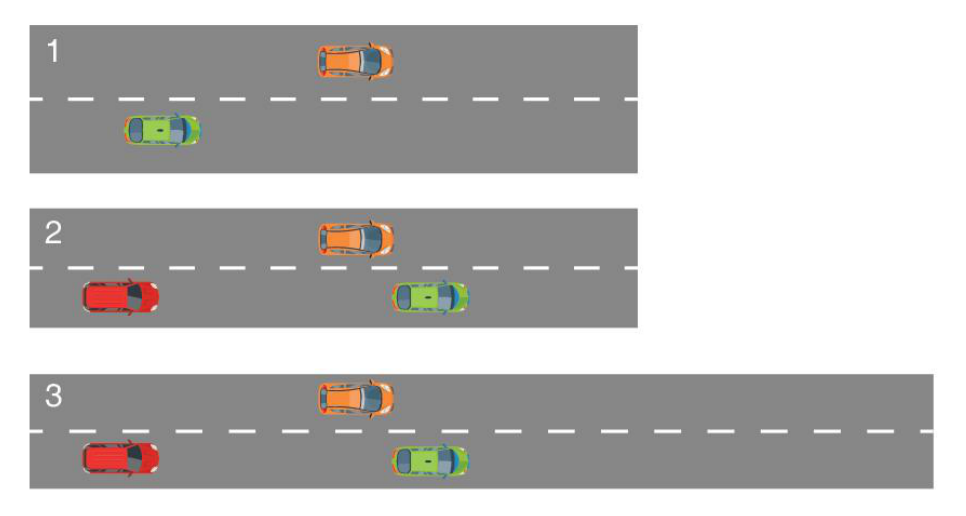

Elektrik akımının iletken teller üzerinde hareket etme durumunu trafikteki araçlarla benzeştirmek isteyen öğretmen, uzunluk ve genişlikleri dışında özdeş olan aşağıdaki yollardaki trafiği öğrencilerine izletiyor.
Yapılan gözlem sonucunda araçların en rahat 1. yolda hareket ettiği, en fazla 3. yolda zorlandıkları görülmüştür.
Buna göre,
II. Yollar, iletken tellere; araçlar, elektrik akımına benzetilecektir.
II. İletken telin kalınlığının ampul parlaklığı üzerine etkisi 1 ve 2 numaralı yollar ile anlatılabilir.
III. İletken telin uzunluğunun ampul parlaklığı üzerine etkisi 1 ve 3 numaralı yollar ile anlatılabilir.
yorumlarından hangileri doğrudur?

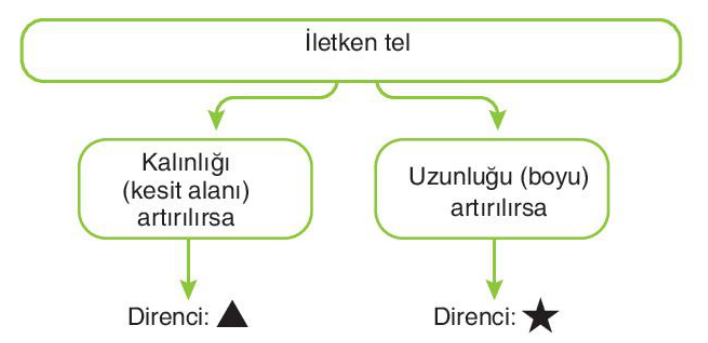

Basit bir elektrik devresi ile ilgili yapılan bazı yorumlar aşağıdaki gibidir.
Kadir: Sadece iletken telin uzunluğu artırılırsa devredeki elektriksel direncin arttığı gözlemlenir.
Nuri: Sadece iletken telin dik kesit alanı artırılırsa devredeki elektriksel direncin azaldığı gözlemlenir.
Fırat: Sadece iletken telin cinsi değiştirildiğinde elektriksel direncin değiştiği gözlemlenir.
Buna göre yapılan yorumlardan hangileri doğrudur?

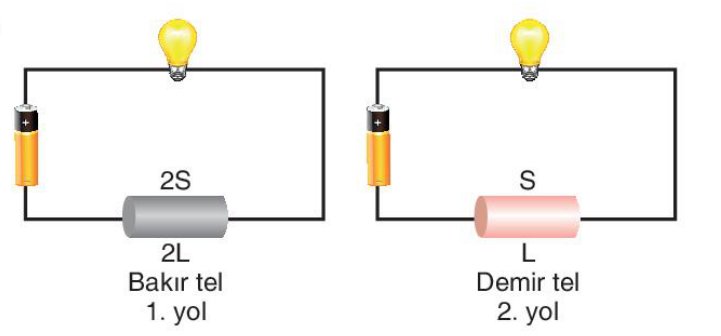

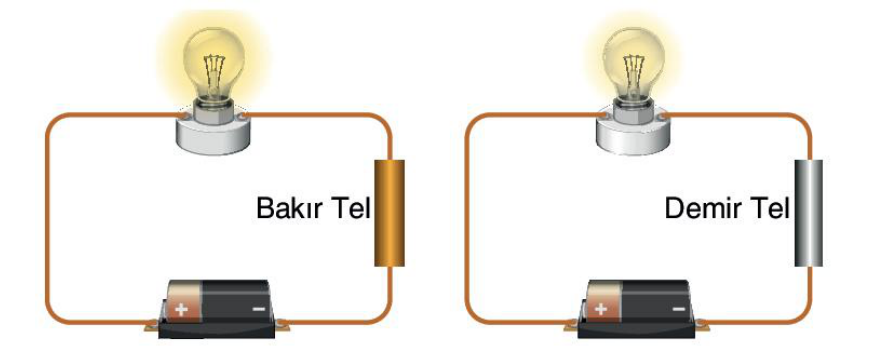

Özdeş elektrik devrelerinin test uçlarına aynı boyutlarda bakır ve demir teller bağlanınca bakır telin bulunduğu devredeki ampulün daha parlak yandığı gözleniyor.
Buna göre yapılan işlem ile aşağıdaki yargılardan hangisine ulaşılabilir?

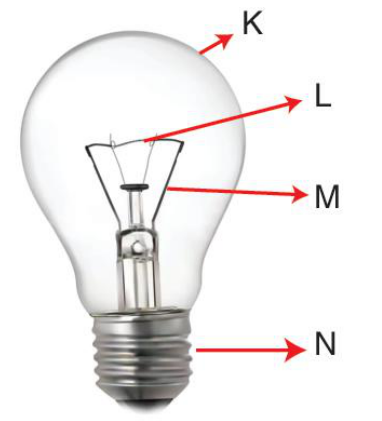

Aydınlatma amaçlı kullanılan eski tip ampulün genel yapısı aşağıda harflerle gösterilmiştir.
Verilen ampul ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?

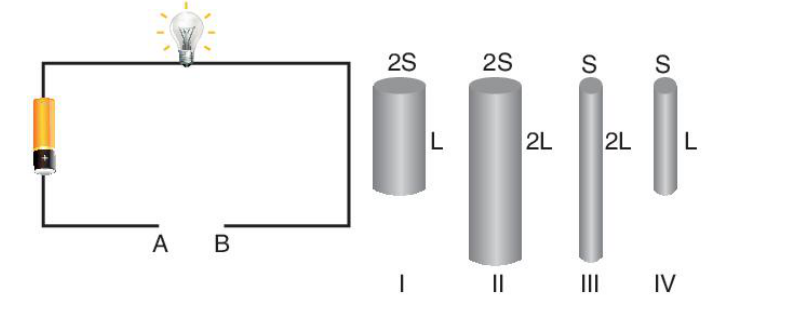

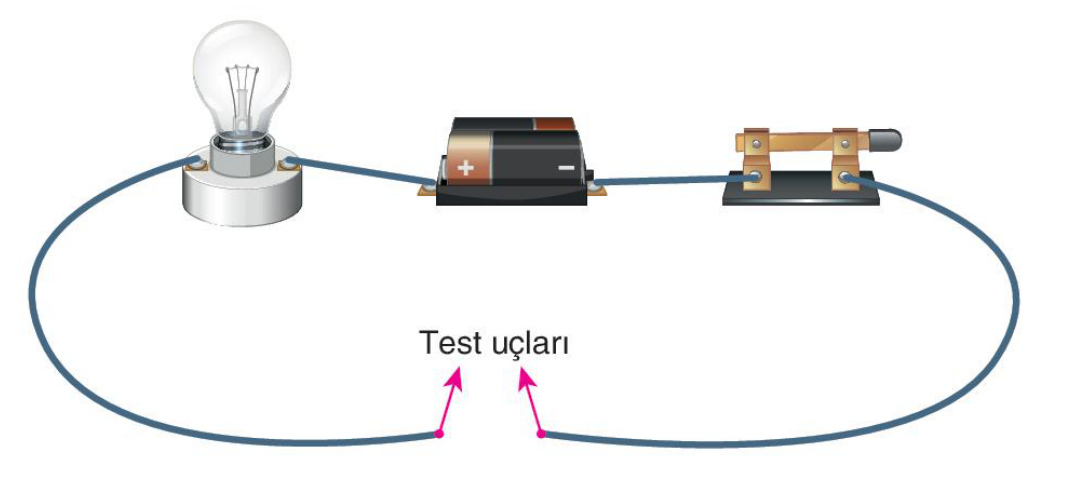

Ampul parlaklığındaki değişimleri incelemek için hazırlanan basit elektrik devresi aşağıda verilmiştir.
Devredeki ampul parlaklığının az olması için test uçlarına aşağıdaki maddelerden hangisi bağlanabilir?

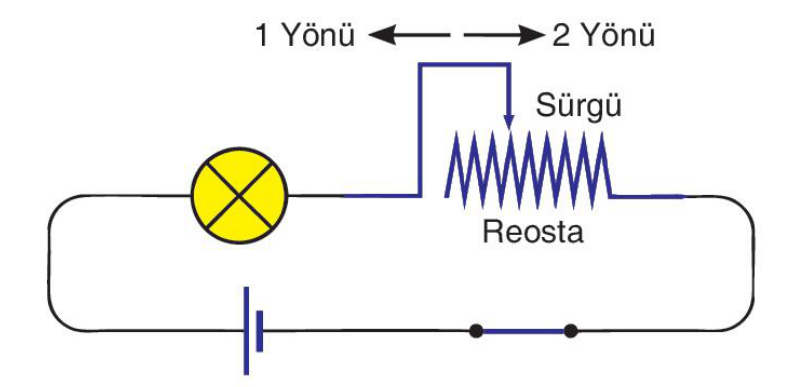

Basit bir elektrik devresinde bulunan reosta aşağıda gösterilmiştir.
Reostanın hareketi ile ilgili,
I. 1 yönünde hareket ederse ampul parlaklığı artar.
II. 2 yönünde hareket ederse devredeki direnç artar.
III. Once 1 sonra 2 yönünde hareket ettirilirse ampul parlaklığı değişmez.
yorumlarından hangileri doğrudur?
