5. Sınıf Fen Bilimleri Yaşamımızdaki Elektrik Test 2

Bir elektrik devre şeması aşağıda verilmiştir.

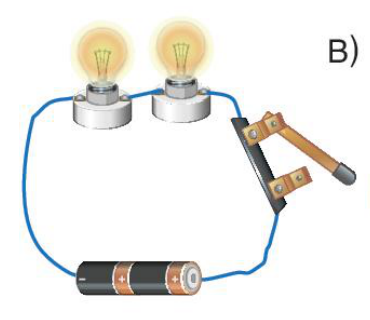

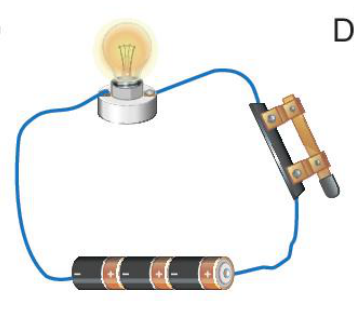

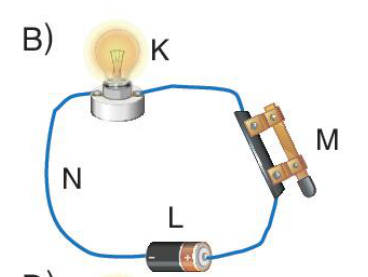

Buna göre devre şeması verilen basit elektrik devresi aşağıdakilerden hangisidir?

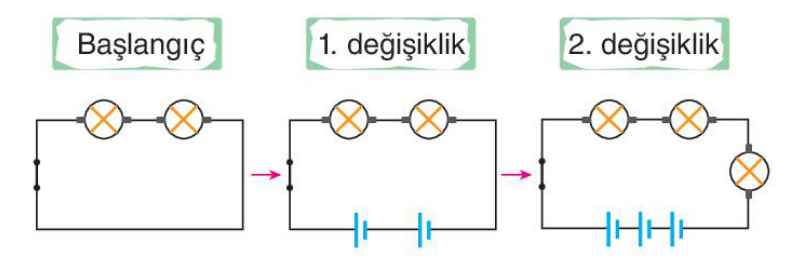

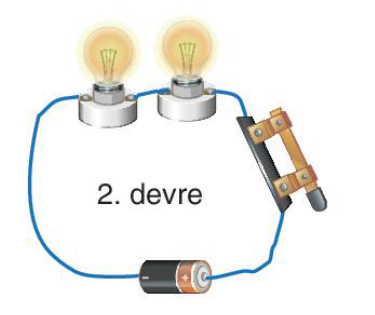

Başlangıçta ampulün ışık vermediği belirlenen bir devreye 1 ve 2. değişiklikler yapılmıştır.

Buna göre,

I. Her iki değişiklikten sonra da devre ışık vermeye başlamıştır.

II. Her iki değişiklikte de devreye sadece pil eklenmiştir.

III. Her iki değişiklikten sonra devredeki tüm ampullerin parlaklığı eşit olmuştur.

ifadelerinden hangileri doğrudur?

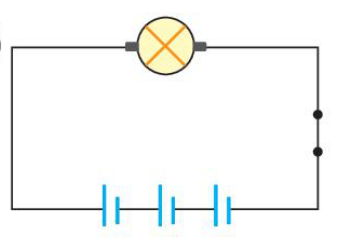

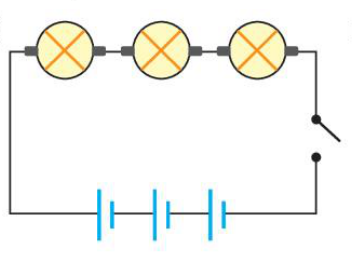

3 pil, 3 ampul, yeterli uzunlukta kablo ve 1 kapalı anahtar kullanarak ışık veren bir elektrik devresi oluşturunuz.

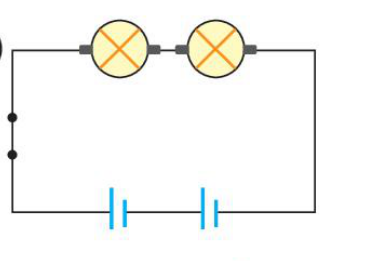

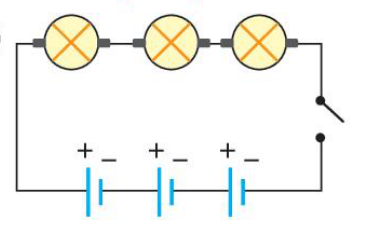

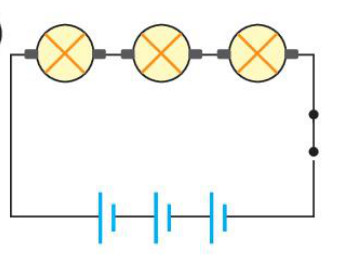

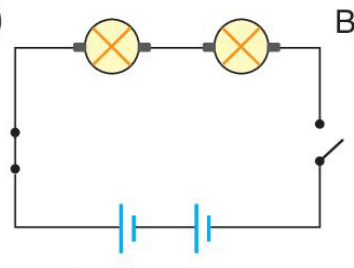

Bu yönergeye uygun oluşturulan elektrik devresinin şeması aşağıdakilerin hangisinde doğru çizilmiştir?

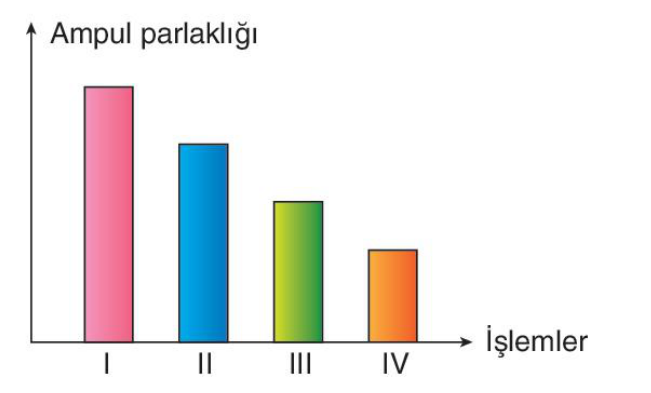

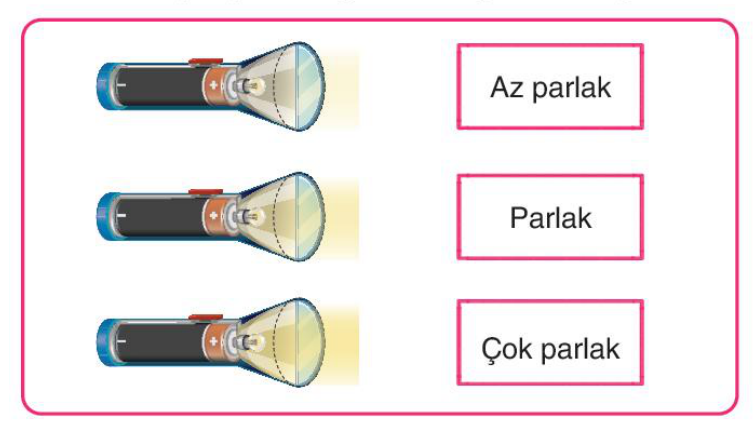

Aşağıdaki grafikte yapılan işleme bağlı olarak ampul parlaklığında meydana gelen değişim gösterilmiştir.

Buna göre yapılan işlemlerle ilgili aşağıdakilerden hangisi söylenemez?

Bir öğrenci kurduğu basit elektrik devresindeki ampullerin yeterince ışık vermediğini fark etmiştir.

Buna göre öğrenci;

I. devreye bir ampul ekleme,

II. devreden bir pil çıkarma,

III. devreye bir anahtar ekleme,

IV. devreye iki pil ekleyip bir ampul çıkarma

işlemlerinden hangisiyle parlaklığı artırabilir?

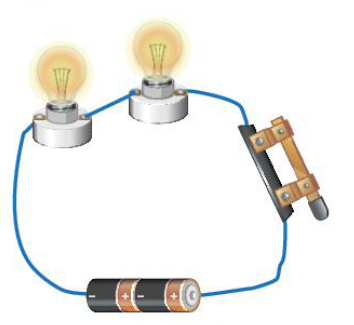

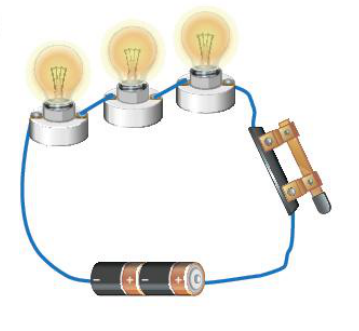

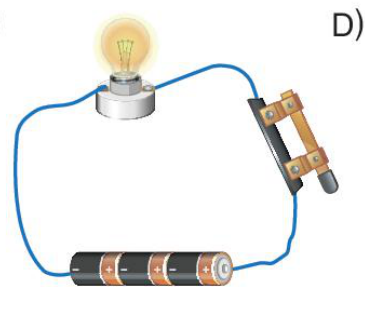

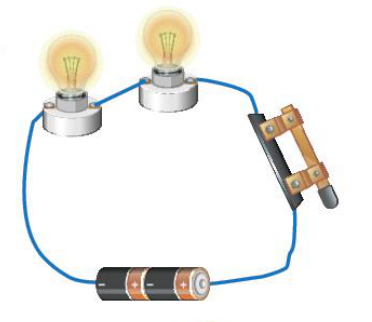

Özdeş malzemeler kullanılarak oluşturulan elektrik devrelerinin hangisindeki ampullerin parlaklığı en fazladır?

Hipotez: Devredeki pil sayısı artarsa ampul parlaklığı da artar.

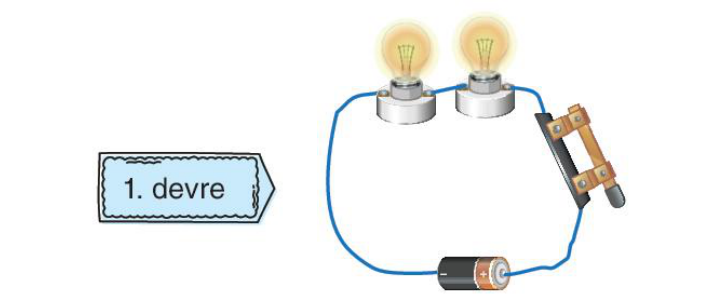

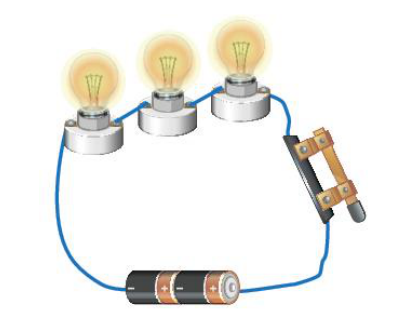

Bir öğrenci yukarıdaki hipotezi test etmek için aşağıdaki devreyi hazırlamıştır.

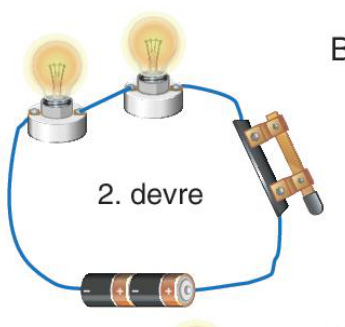

Buna göre öğrenci aşağıdaki devrelerden hangisini hazırladığı devre ile birlikte kullanırsa hipotezini test edebilir?

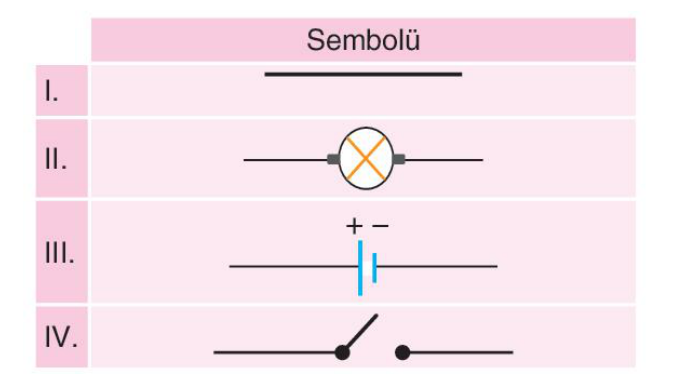

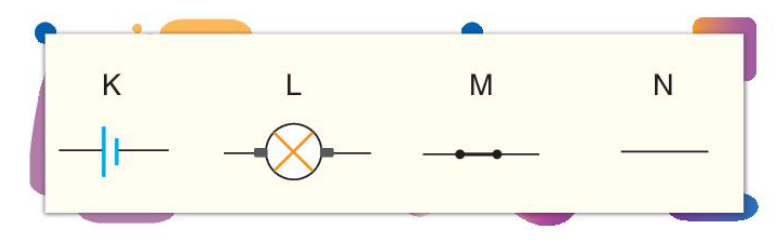

Aşağıda elektrik devrelerinde kullanılan elemanların sembolleri verilmiştir.

Buna göre numaralanmış devre elemanlarından hangisinin sayısı veya uzunluğu arttıkça devredeki ampullerin parlaklığı artar?

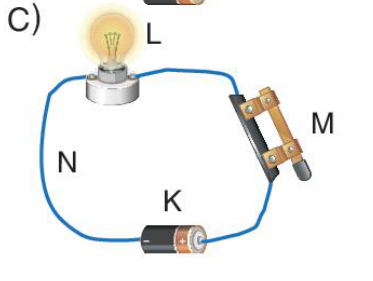

Bir öğrenci basit bir elektrik devresi kurduktan sonra devre elemanlarını aşağıdaki gibi sembollerle göstarmictir Bir başka arkadaşı ise öğrencinin hazırladığı devre ile ilgili yorumlar yapıyor.

Buna göre arkadaşının yaptığı aşağıdaki yorumlardan hangisi doğrudur?

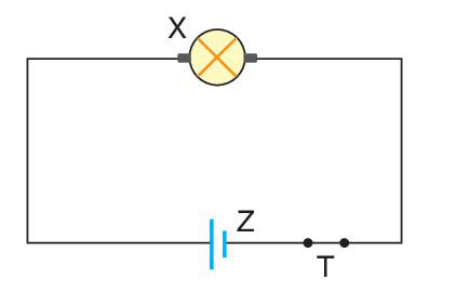

Aşağıda bir elektrik devresinde bulunan devre elemanları harflendirilmiştir. Devrede kullanılan elemanların bazılarının sayısında ayrı ayrı bazı değişimler yapılıyor. 1. değişim: Devredeki X sayısı bir artırıldığında, 2. değişim: Z ve T'nin sayısı birer adet artırıldığında ampul parlaklığının değiştiği belirleniyor.

Buna göre ampul parlaklığındaki değişim hangi elemanların değişiminden kaynaklanmaktadır?

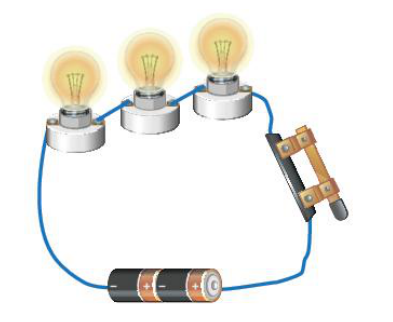

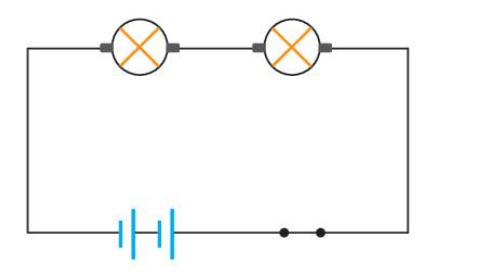

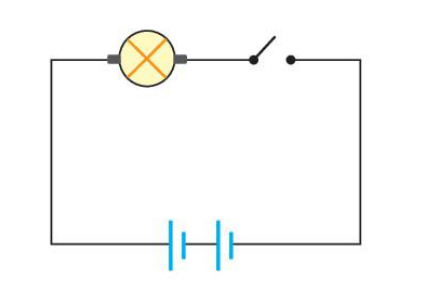

Bir öğrenci aşağıdaki basit elektrik devresini hazırlamıştır.

Daha sonra öğrenci bu devreye sırasıyla aşağıdaki işlemleri yapmıştır.

I. işlem: Güç kaynağının ilettiği elektrik enerjisini ışık enerjisine çeviren elemandan bir tane ekliyor.

II. işlem: Elektrik enerjisini üreten elamandan bir tane çıkarıyor.

Buna göre yapılan işlemlerden sonra devredeki ampulün parlaklığı ile ilgili aşağıdakilerden hangisi söylenebilir?

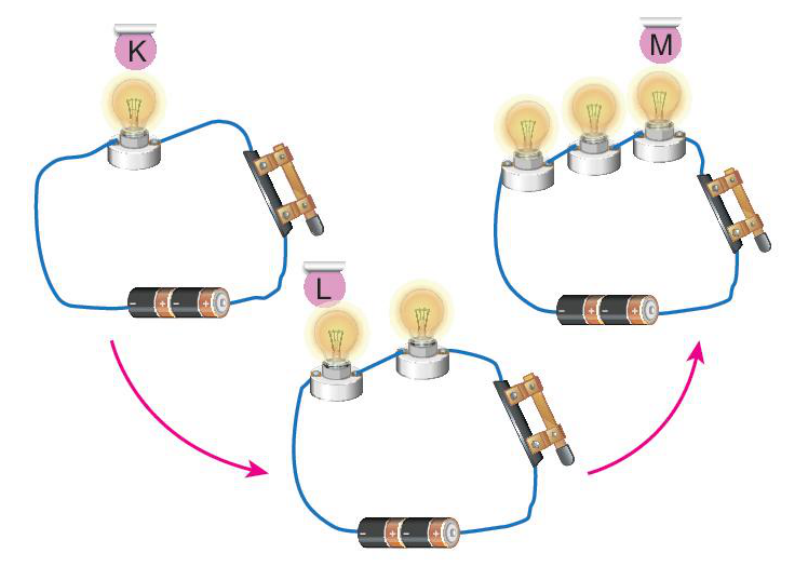

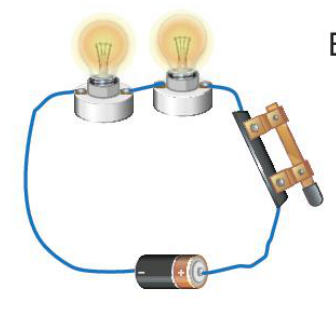

Bir öğrenci hazırladığı basit elektrik devresindeki K ampulünün parlaklığını ölçüyor. Daha sonra devreye aşamalı olarak birer ampul daha ekleyerek ampullerin parlaklıklarını yeniden ölçüyor.

Buna göre öğrenci K, L ve M ampullerinin parlaklıkları arasındaki ilişkinin aşağıdakilerden hangisi gibi olduğunu söyleyebilir?(Devredeki ampuller özdeştir.)

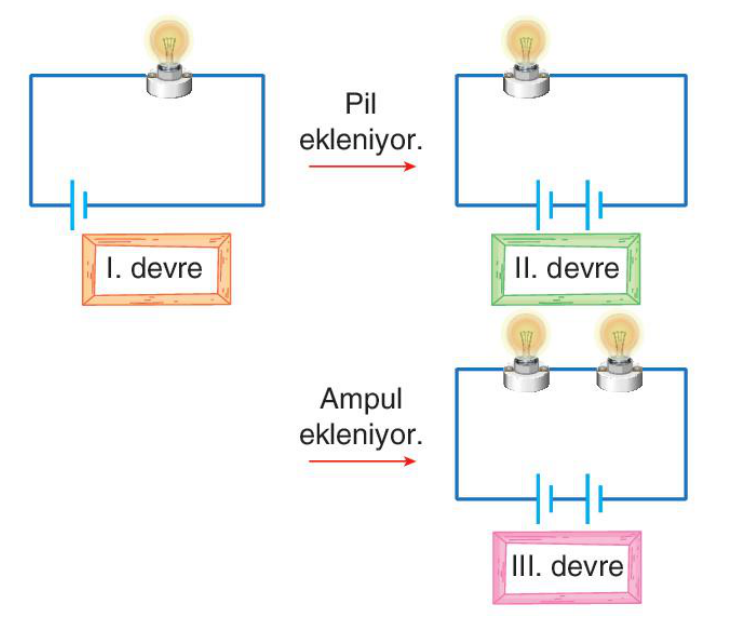

Basit elektrik devrelerine aşağıdaki işlemler yapılıyor.

Buna göre ampul parlaklıklarının arasındaki ilişki aşağıdakilerin hangisinde doğru verilmiştir?(Ampuller ve piller özdeştir.)

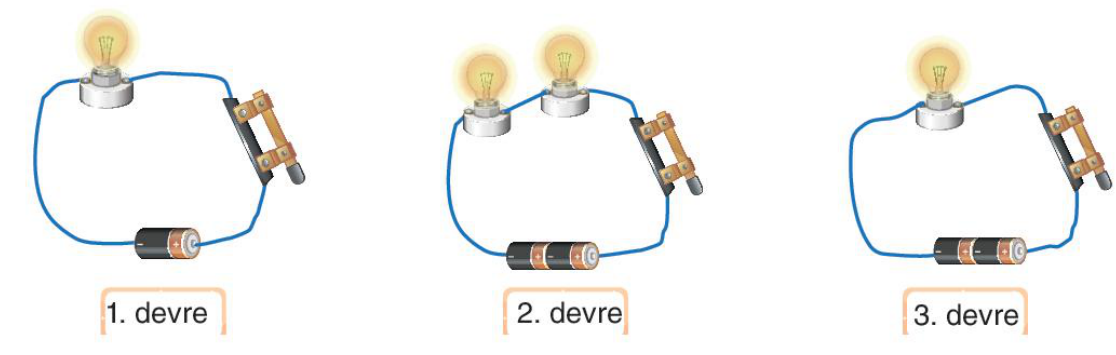

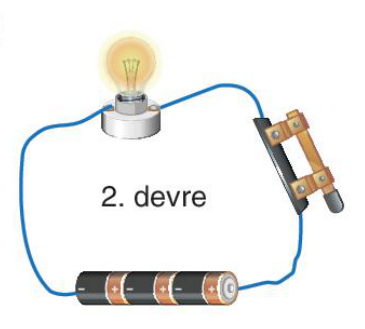

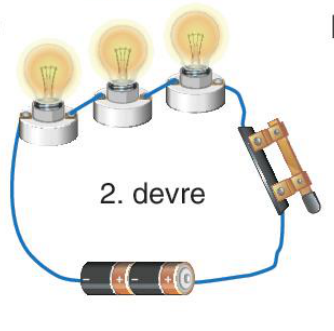

Aşağıda özdeş pil ve ampuller kullanılarak oluşturulan elektrik devreleri verilmiştir.

Buna göre bu devrelerle ilgili,

I. Parlaklığı en fazla olan ampul 3. devrededir.

II. 1 ve 2. devrelerdeki ampul parlaklıkları arasında 2 > 1 ilişkisi vardır.

III. “Pil sayısı arttıkça ampul parlaklığı artar.” hipotezi 1 ve 3. devreler kullanılarak test edilebilir.

ifadelerinden hangileri doğrudur?

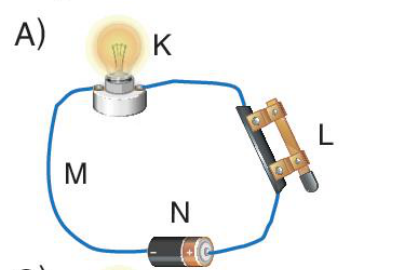

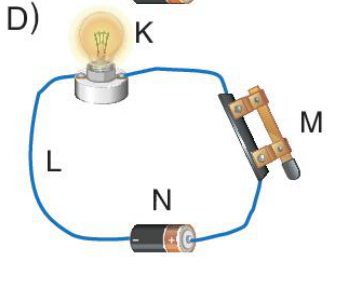

Bir elektrik devresinde kullanılan semboller aşağıdaki gibi harflerle gösterilmiştir.

Buna göre bu devresinde kullanılan elemanlar aşağıdakilerin hangisinde doğru verilmiştir?

Bir el fenerinde sadece X değişkeninin sayısı değiştirilerek ampul parlaklığının arttığı belirleniyor.

Buna göre X değişkeni;

I. pil,

II. ampul,

III. anahtar sayısı

devre elemanlarından hangileri olabilir?

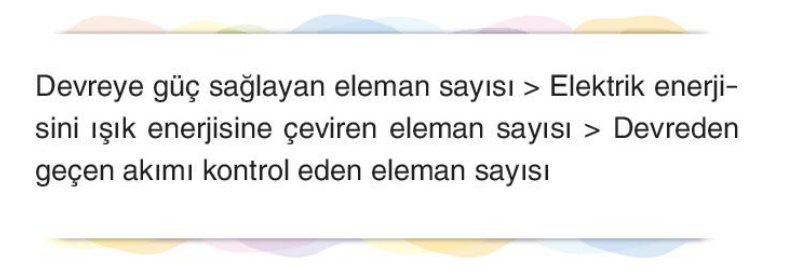

Bir elektrik devresinde kullanılan devre elemanlarının sayıları arasında aşağıdaki ilişki olduğu bilinmektedir.

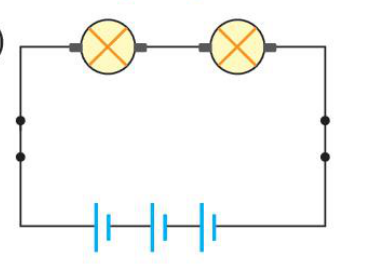

Buna göre bu devre elemanlarının sembollerle gösterimi aşağıdakilerden hangisi gibidir?

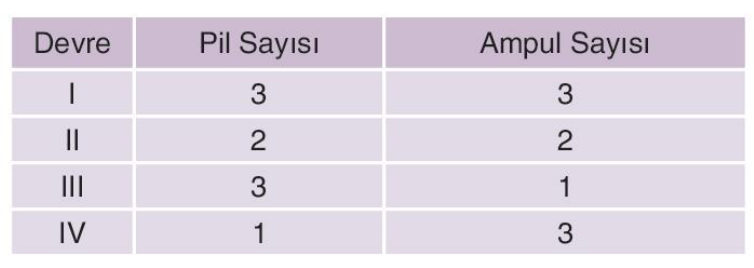

Özdeş piller ve ampuller kullanılarak aşağıda sayıları verilen elektrik devreleri oluşturuluyor.

Buna göre bu devrelerle ilgili aşağıdakilerden hangisi söylenebilir?

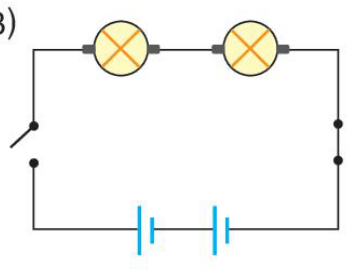

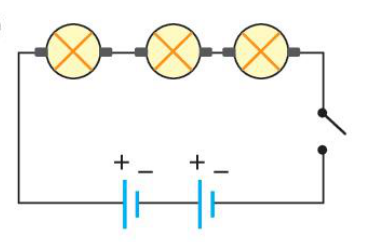

Bir öğrenci iki pil, üç ampul ve bir açık anahtarı olan basit elektrik devresini sembollerle göstermiştir.

Buna göre aşağıdakilerden hangisi öğrencinin gösterimidir?
