4. Sınıf Fen Bilimleri Ders Kitabı Cevapları Sözcü Yayınları Sayfa 169
Merhaba sevgili öğrencilerim!

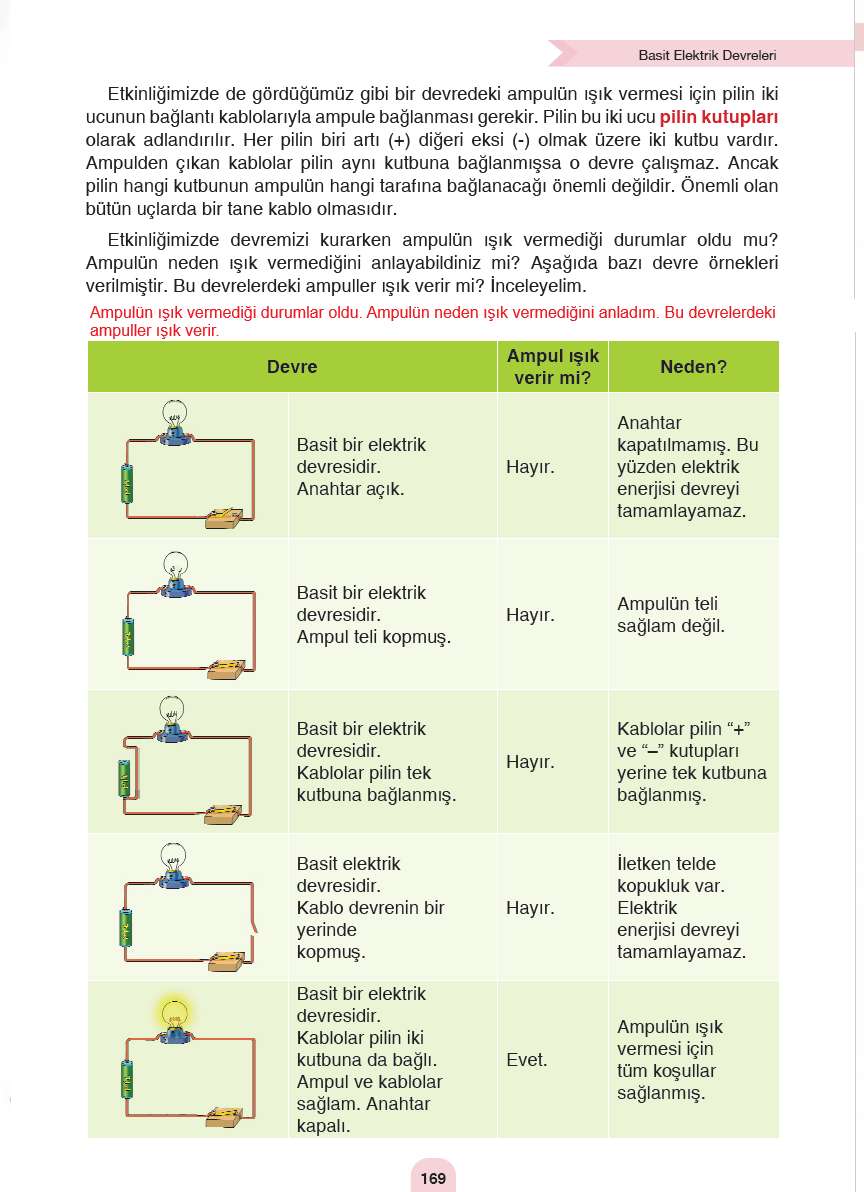

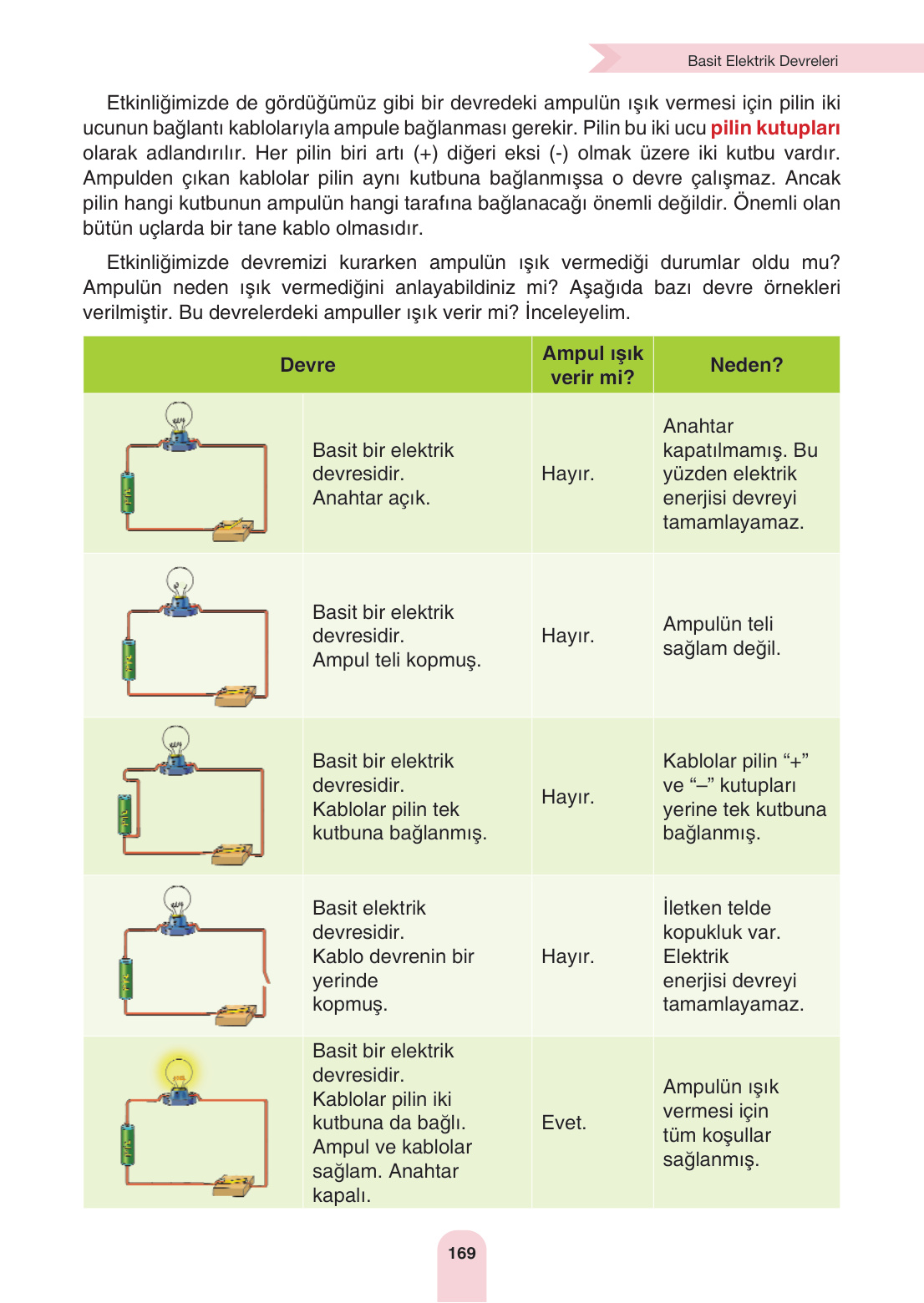

Bugün sizlerle birlikte basit elektrik devrelerini inceleyeceğiz. Önümüzdeki görselde bazı devreler var. Bazılarında ampul yanıyor, bazılarında ise yanmıyor. Gelin hep birlikte bu devreleri bir dedektif gibi inceleyelim ve ampullerin neden yanıp yanmadığını adım adım keşfedelim. Hazır mısınız? Harika, o zaman başlayalım!
1. Devre İncelemesi
Devrenin Durumu: Bu devrede pil, ampul, kablolar ve bir de anahtar var. Ama dikkatli bakınca anahtarın açık olduğunu görüyoruz.
Çözüm: Bu devrede ampul ışık vermez.
Peki, Neden?
- Adım 1: Elektrik enerjisinin pilden çıkıp ampule ulaşması ve sonra tekrar pile geri dönmesi için kesintisiz bir yol olması gerekir. Tıpkı bir yarış pisti gibi düşünebilirsiniz, arabaların turu tamamlaması için pistte hiçbir engel olmamalıdır.
- Adım 2: Devredeki anahtar, bu yol üzerindeki bir köprü gibidir. Anahtar açık olduğunda, köprü kalkmış demektir. Yani yol tamamlanmamıştır.
- Adım 3: Elektrik enerjisi bu kesik yoldan geçemediği için ampule ulaşamaz. Bu yüzden de ampulümüz yanmaz.
2. Devre İncelemesi
Devrenin Durumu: Bu devrede her şey yolunda gibi görünüyor. Anahtar kapalı, kablolar bağlı… Ama ampulün içine daha yakından baktığımızda bir sorun var. Ampulün içindeki ince tel (filaman) kopmuş.
Çözüm: Bu devrede de ampul ışık vermez.
Peki, Neden?
- Adım 1: Elektrik devreyi dolaşıp ampulün içine girdiğinde, onu parlatan o ince teldir. Elektriğin o telin içinden de geçmesi gerekir.
- Adım 2: Eğer bu tel kopuksa, elektrik için yol yine kesintiye uğramış demektir. Bu sefer yolun kesildiği yer tam da ampulün kendi içidir.
- Adım 3: Yol tamamlanamadığı için elektrik devreyi dolaşamaz ve ampulümüz yanmaz. Yani ampulümüz bozuktur.
3. Devre İncelemesi
Devrenin Durumu: Bu devreye dikkatle bakalım. Ampulden çıkan iki kablo da pilin sadece bir kutbuna, yani artı (+) ucuna bağlanmış.
Çözüm: Tahmin edebileceğiniz gibi bu ampul de ışık vermez.
Peki, Neden?
- Adım 1: Elektriğin bir yolculuk yaptığını hayal edelim. Bu yolculuk pilin bir kutbundan (örneğin artı ‘+’ kutbundan) başlar ve diğer kutbunda (eksi ‘-‘ kutbunda) biter.
- Adım 2: Bu devrede ise kabloların ikisi de aynı başlangıç noktasına bağlanmış. Yani elektriğin gideceği bir yol var ama döneceği bir yol yok.
- Adım 3: Elektrik akımı oluşabilmesi için enerjinin pilden çıkıp, ampulden geçip tekrar pile geri dönmesi şarttır. Bu devrede geri dönüş yolu olmadığı için elektrik hiç yola çıkmaz bile. Bu yüzden ampul yanmaz. Unutmayın, bir kablo artıya (+), diğer kablo eksiye (-) bağlanmalıdır!
4. Devre İncelemesi
Devrenin Durumu: Bu devrede pil doğru bağlanmış, ampul sağlam, anahtar kapalı. Fakat kablolardan birinde bir kopukluk var.
Çözüm: Maalesef bu ampul de ışık vermez.
Peki, Neden?
- Adım 1: Tıpkı açık anahtarda olduğu gibi, kopuk bir kablo da elektrik yolunda bir boşluk, bir kesinti oluşturur.
- Adım 2: Elektrik akımı bu boşluğun üzerinden atlayamaz. Yol tamamlanmadığı için pilden çıkan enerji ampule ulaşamaz.
- Adım 3: Devrenin çalışması için tüm kabloların sağlam ve iletken olması gerekir. Kopuk kablo, devreyi “açık devre” haline getirir ve ampul yanmaz.
5. Devre İncelemesi
Devrenin Durumu: Son devremize bakalım. Pilin artı (+) ve eksi (-) kutuplarına kablolar doğru bağlanmış. Kablolar sağlam. Ampul sağlam. Ve en önemlisi, anahtar kapalı!
Çözüm: Yaşasın! Bu devrede ampul IŞIK VERİR!
Peki, Neden?
- Adım 1: Bu devrede bir ampulün yanması için gereken her şey var. Enerji kaynağımız olan pil mevcut.
- Adım 2: Elektriğin yolculuk yapacağı sağlam kablolar var ve bu kablolar pilin iki farklı kutbuna doğru şekilde bağlanmış.
- Adım 3: Yolu açıp kapatan anahtar kapalı, yani yolumuz açık. Ampulümüz de sağlam.
- Adım 4: Kısacası, elektrik enerjisinin pilden çıkıp devreyi dolaşarak ampulü yakması ve tekrar pile dönmesi için tam ve kapalı bir yol sağlanmış. İşte bu yüzden ampulümüz neşeyle parlıyor!
Umarım bu açıklamalarla devrelerin sırrını çözmüşsünüzdür. Gördüğünüz gibi bir ampulün yanması için her parçanın görevini doğru yapması ve yolun hiç kesintiye uğramaması gerekiyor. Aferin size çocuklar, harika bir iş çıkardınız
