4. Sınıf Fen Bilimleri Ders Kitabı Cevapları Pasifik Yayınları Sayfa 244

Merhaba sevgili 4. sınıf öğrencileri! Ben sizin Fen Bilimleri öğretmeniniz. Bugün elimize gelen bu harika soruyu birlikte çözeceğiz. Hazırsanız başlayalım!

D.

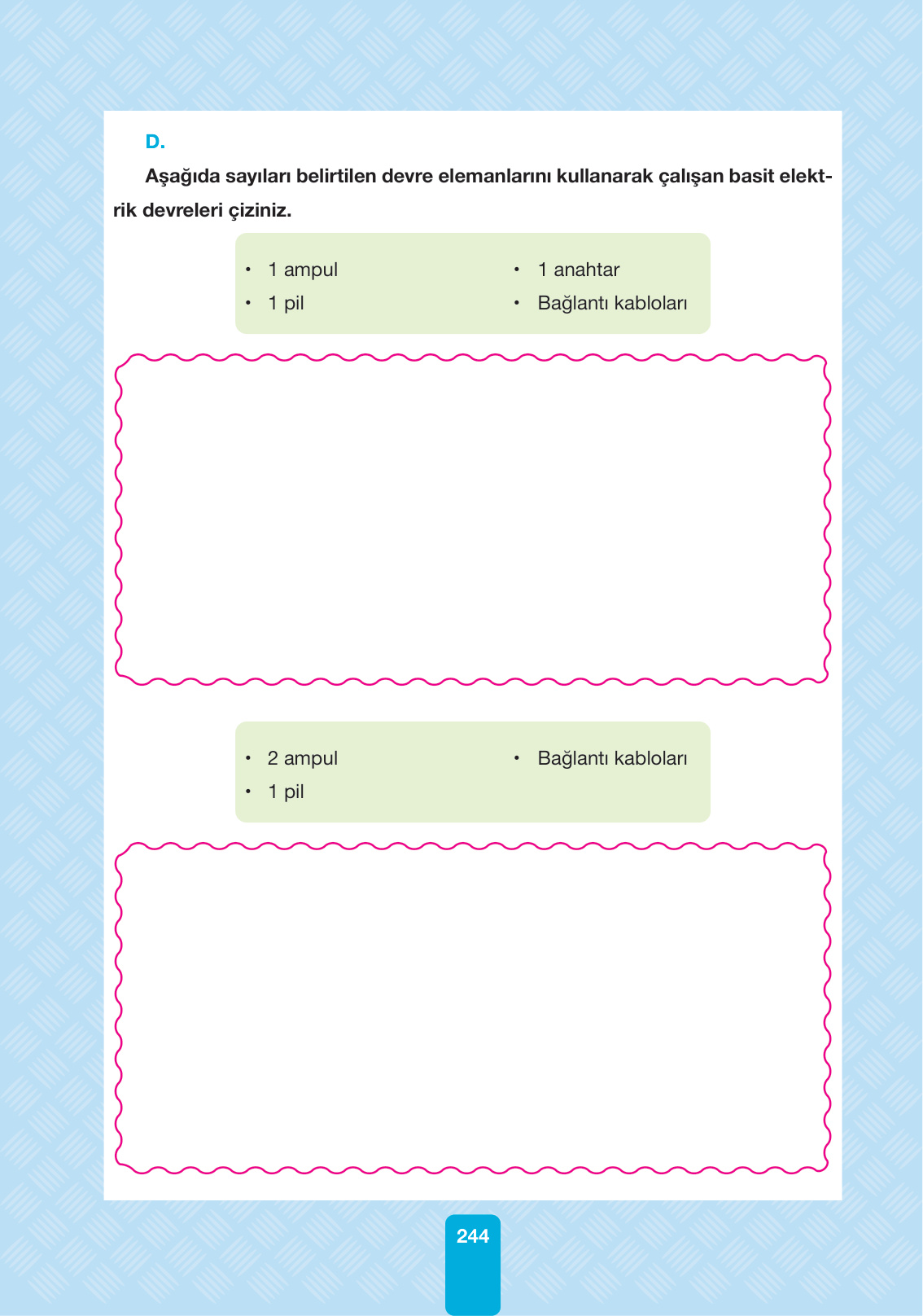

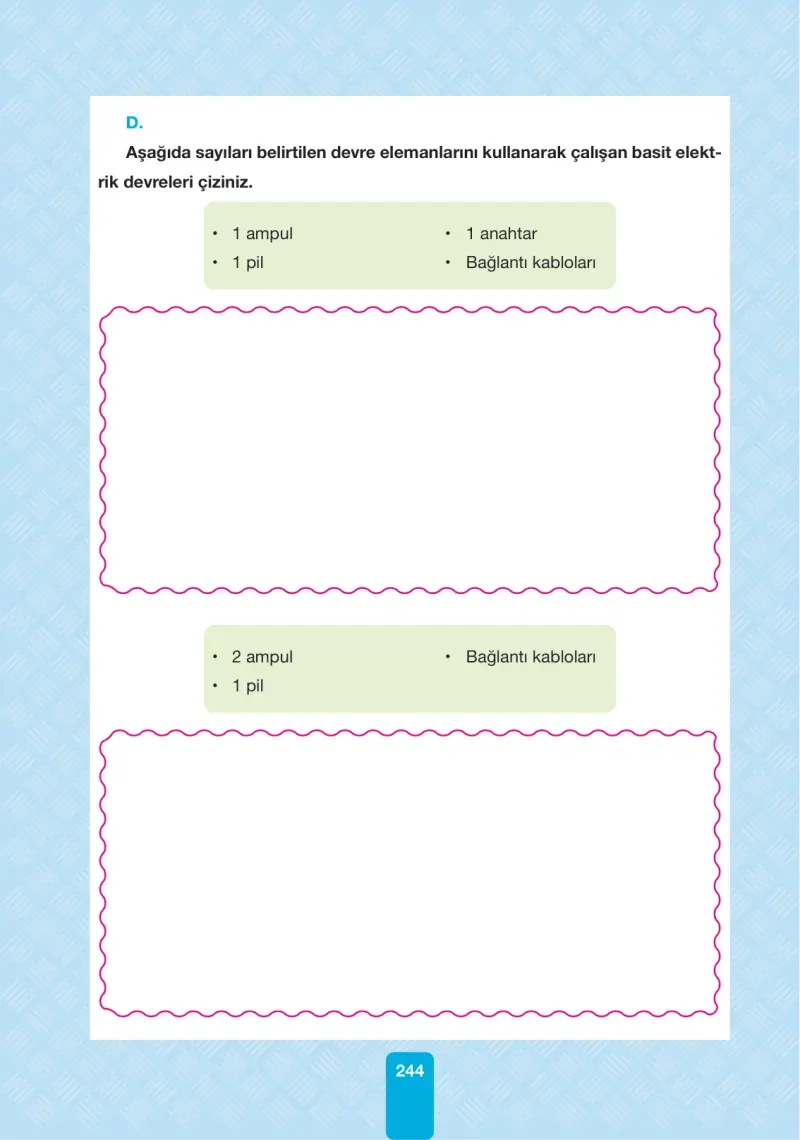

Aşağıda sayıları belirtilen devre elemanlarını kullanarak çalışan basit elektrik devreleri çiziniz.

Bu soruda bizden istenen, verilen devre elemanlarını kullanarak basit elektrik devreleri çizmektir. Yani, ampulün yanması için gerekli olan pil, anahtar ve bağlantı kablolarını kullanarak birer elektrik devresi oluşturacağız. Her bir kısım için ayrı bir devre çizeceğiz.

İlk devre için elimizde bulunan malzemeler şunlar:
* 1 ampul
* 1 pil
* 1 anahtar
* Bağlantı kabloları

Bu malzemelerle bir elektrik devresi çizelim. Unutmayın, devreyi tamamladığımızda ampulümüz yanacaktır!

Adım 1: Pilin bir ucundan başlayarak bir bağlantı kablosu çizelim. Bu kabloyu anahtarın bir ucuna bağlayalım.
Adım 2: Anahtarın diğer ucundan bir bağlantı kablosu daha çizelim ve bu kabloyu ampulün bir ucuna bağlayalım.
Adım 3: Ampulün diğer ucundan bir bağlantı kablosu daha çizelim ve bu kabloyu pilin diğer ucuna bağlayalım.

İşte bu kadar! Devremiz tamamlandı. Pilimizden çıkan elektrik, anahtar ve kablolar aracılığıyla ampule ulaşıp onu aydınlatacak. Bu devreyi bir kağıda çizerken, pilin artı ucundan başlayıp, anahtardan geçerek, ampulden dönüp tekrar pilin eksi ucuna ulaşan kapalı bir yol çizmiş olacağız.

Şimdi ikinci devreye geçelim. Bu devre için elimizde bulunan malzemeler ise şöyle:
* 2 ampul
* 1 pil
* Bağlantı kabloları

Bu sefer elimizde anahtar yok. Bu yüzden ampullerin yanıp yanmaması pilin gücüne ve devrenin nasıl kurulduğuna bağlı olacak. İki ampulü ve bir pili kullanarak bir devre çizeceğiz. İki farklı şekilde kurabiliriz bu devreyi: ampulleri seri bağlayarak veya paralel bağlayarak. Soruda “basit elektrik devreleri” dediği için, en temel haliyle, yani anahtarsız bir şekilde ampullerin yanacağı bir devre kuralım.

Adım 1: Pilin bir ucundan başlayarak bir bağlantı kablosu çizelim.
Adım 2: Bu kabloyu ilk ampulün bir ucuna bağlayalım.
Adım 3: İlk ampulün diğer ucundan bir bağlantı kablosu daha çizelim ve bunu ikinci ampulün bir ucuna bağlayalım.
Adım 4: İkinci ampulün diğer ucundan bir bağlantı kablosu daha çizelim ve bu kabloyu pilin diğer ucuna bağlayalım.

Bu şekilde kurduğumuz devrede, pilin enerjisi seri bağlı olan iki ampulden geçerek onları aydınlatacaktır. Eğer anahtar olsaydı, devreyi açıp kapatabilirdik. Ama bu soruda anahtar olmadığı için, pil bağlı olduğu sürece ampullerimiz yanacaktır.

Umarım bu açıklamalarım anlaşılır olmuştur. Elektrik devreleri gerçekten de çok ilginç konular. Başka sorularda görüşmek üzere, hoşça kalın!
